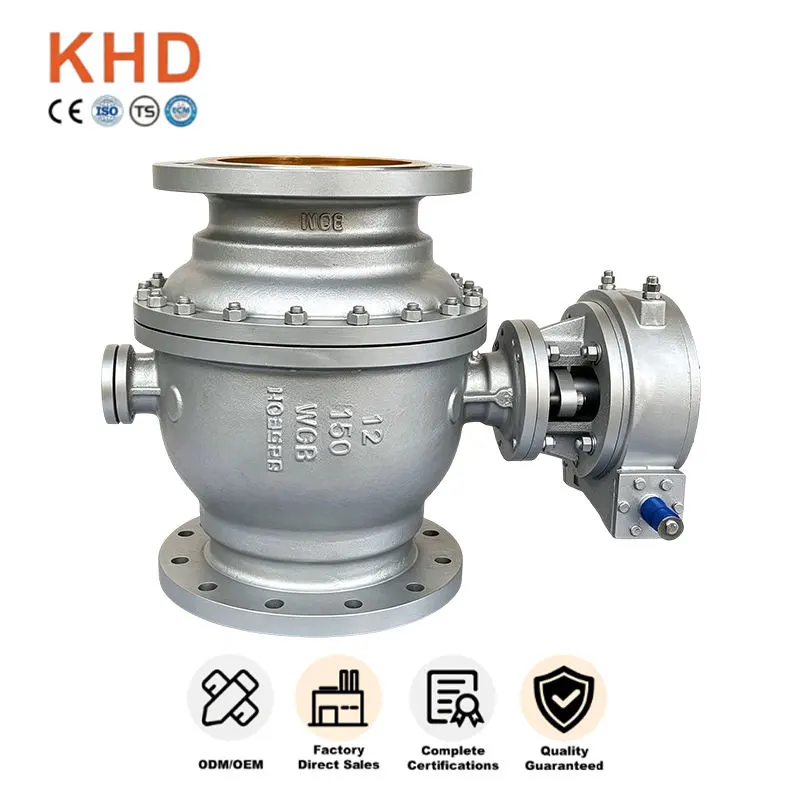

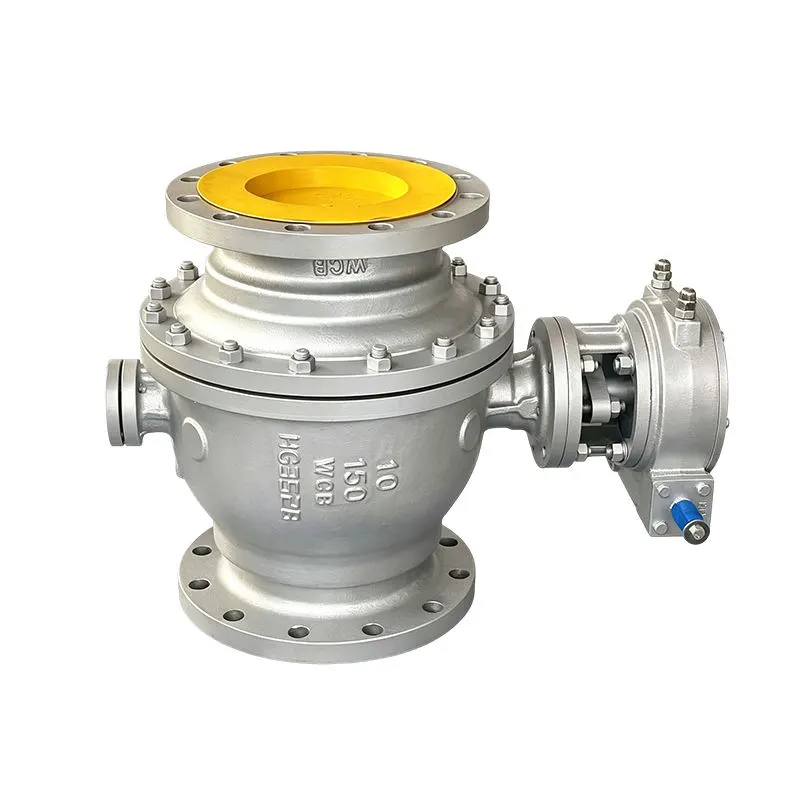

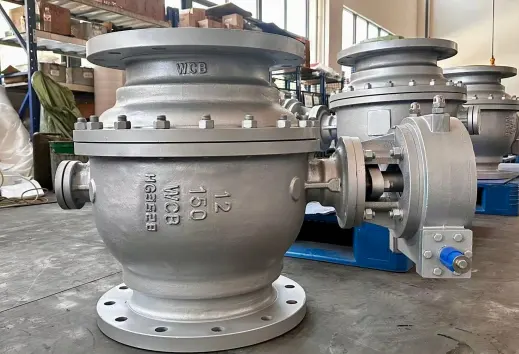

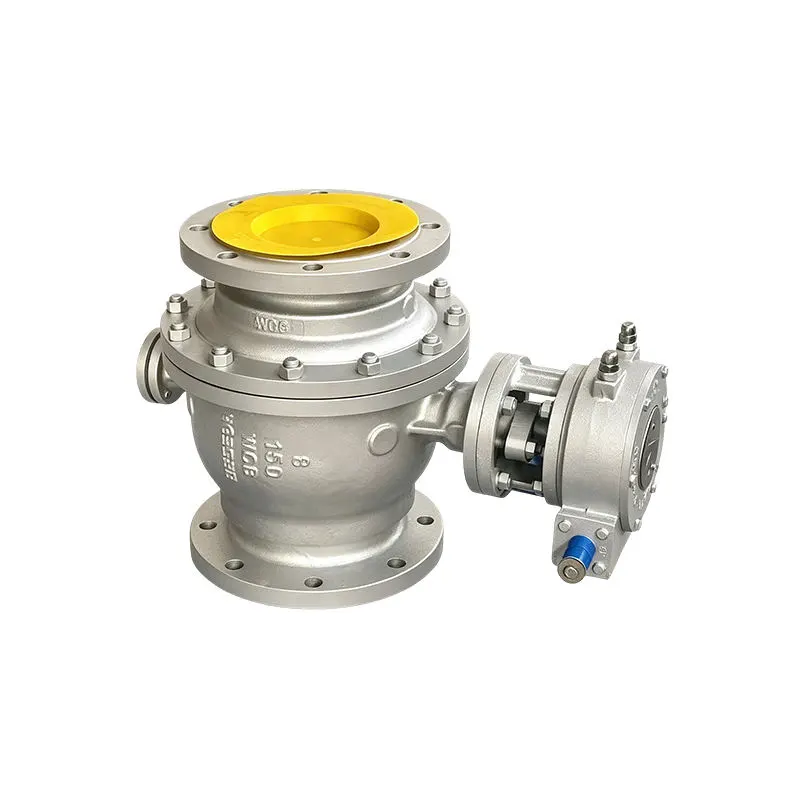

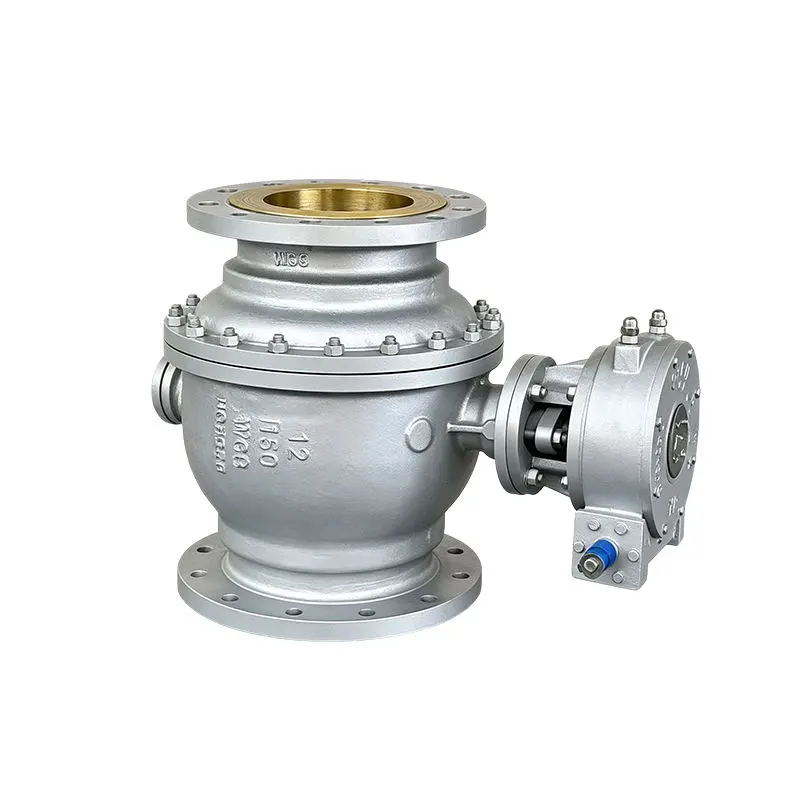

WCB ածխածնային պողպատից ֆիքսված գնդիկավոր փական

Ծանր պարտականությունների WCB Carbon Steel Trunnion ֆիքսված գնդիկավոր փական, եզրային ծայրը նավթաքիմիական ծառայության համար Huadu Valve Group-ը, ISO, API և CE սերտիֆիկացված փական արտադրող, մատակարարում է պրեմիում WCB Carbon Steel Fixed Ball Valve արդյունաբերական նախագծերի գնումների համար: Կառուցված A216 WCB ածխածնային պողպատից՝ կոճղերի վրա ամրացված ֆիքսված գնդիկավոր դիզայնով, այս ծանր արդյունաբերական փականը ապահովում է բարձր ճնշման դիմադրություն, նստատեղերի ցածր մաշվածություն և հուսալի երկկողմանի կնքում: Հակահրկիզվող ցողունը և զսպանակով լողացող նստատեղը ապահովում են երկարատև ամուր անջատում: Յուրաքանչյուր միավոր առաքումից առաջ անցնում է հիդրոստատիկ և կնքման թեստեր: Հարմար է բնական գազի փոխանցման, նավթաքիմիական և էլեկտրահաղորդման համակարգերի համար: Մենք աջակցում ենք OEM-ին, ODM-ին, ճկուն MOQ-ին և մի քանի ակտուատորի ընտրանքներին՝ մեծածախ պատվերի և EPC նախագծերի մատակարարման համար:

Ուղարկել հարցում

ապրանքի նկարագրությունը

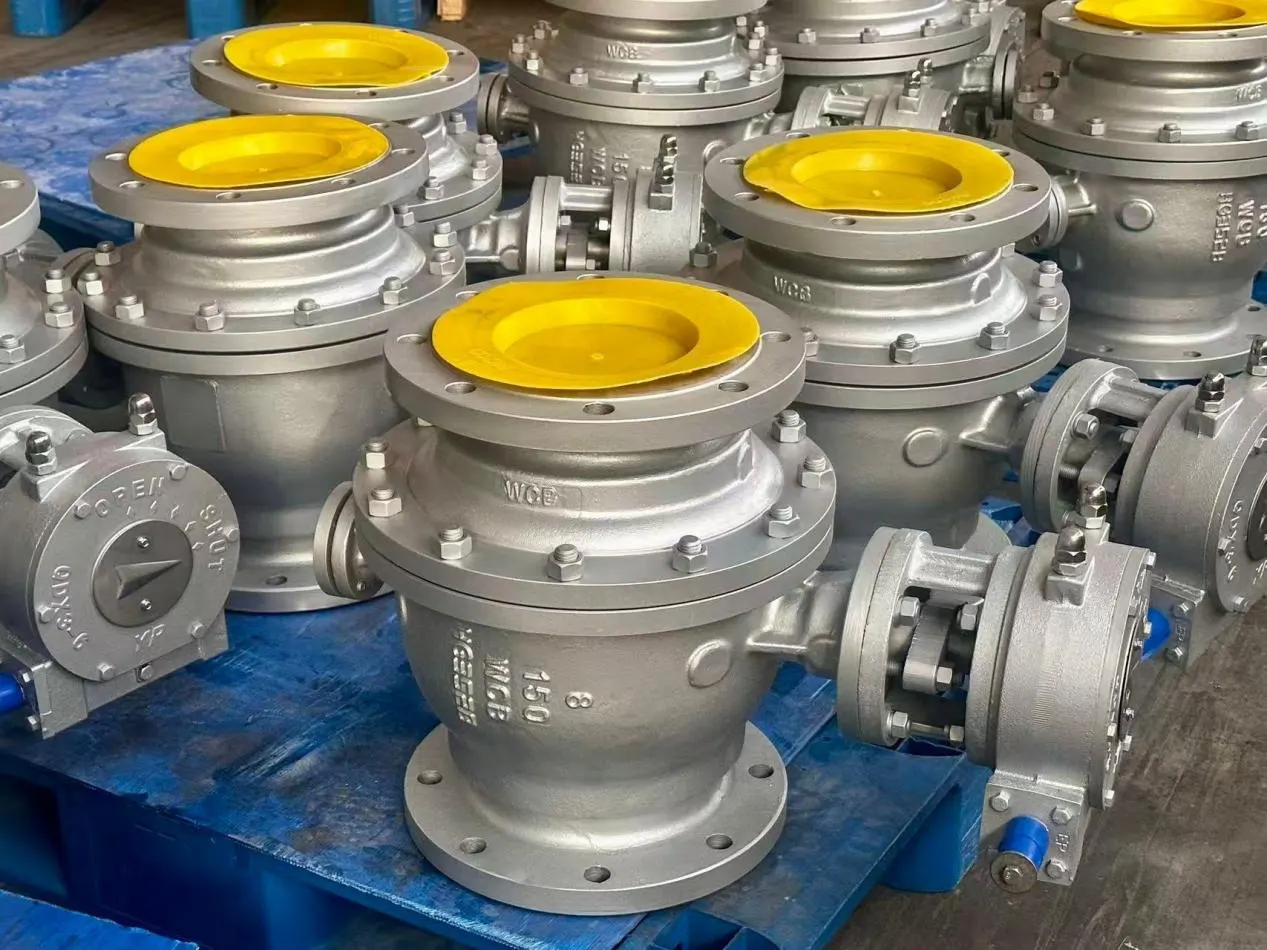

WCB Carbon Steel Fixed Ball Valve-ը ծանր արդյունաբերական փական է, որը կառուցված է խողովակաշարի մեկուսացման և հոսքի վերահսկման համար, արտադրված Huadu Valve Group-ի կողմից: Այն ընդունում է կոճղաձիգ ֆիքսված գնդիկի ձևավորում և A216 WCB ածխածնային պողպատից պատրաստված նյութ, որը լավ հարմար է խողովակաշարի բարձր ճնշման կրիտիկական աշխատանքային պայմանների համար:

Այս արդյունաբերական փականը հուսալիորեն աշխատում է շարունակական բարձր ճնշման և երկարաժամկետ շահագործման պայմաններում, որը լայնորեն ընտրված է նախագծերի համար, որտեղ կնքման անվտանգությունն ու երկար սպասարկման ժամկետը հիմնական պահանջներն են:

Հումք և կառուցվածքային առավելություններ

Պրեմիում A216 WCB Carbon Steel Body

WCB Carbon Steel Fixed Ball Valve-ը ձուլված է A216 WCB ածխածնային պողպատից՝ բերելով հետևյալ հիմնական արժանիքները.

- Բարձր մեխանիկական ուժ և գերազանց ազդեցության դիմադրություն

- Ջերմաստիճանի լավ հարմարվողականություն ճնշման բարձրացման և ջրի մուրճի դեմ

-Բավարար պատի հաստություն՝ բարձր ճնշման դասի սպասարկման համար

- Կոշտ ձուլման ստուգում ներքին և մակերեսային թերությունները վերացնելու համար

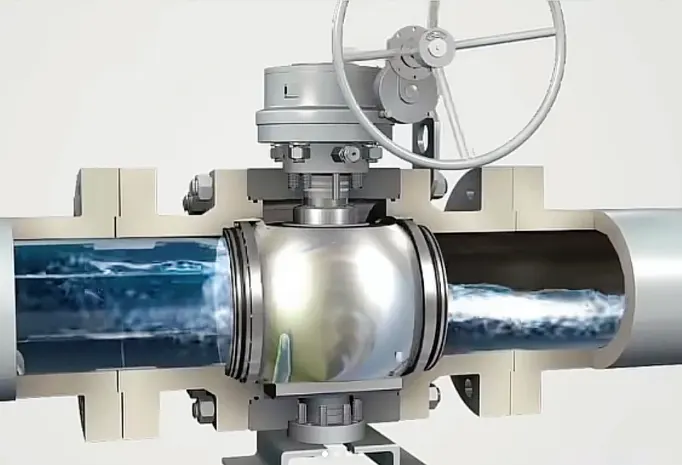

Trunnion մոնտաժված ֆիքսված գնդակի կառուցվածք

Տարբերվող սովորական լողացող գնդիկավոր փականներից՝ մեր ֆիքսված գնդիկավոր դիզայնը խողովակաշարի ճնշման ծանրաբեռնվածության մեծ մասը փոխանցում է վերին և ստորին հենարանների լիսեռներին: Գնդակը մնում է կողպված իր դիրքում, ուստի փականի նստատեղերը կրում են միայն նվազագույն շփման ուժ: Այն զգալիորեն նվազեցնում է նստատեղերի քայքայումը նույնիսկ մշտական բարձր ճնշման ներքո հաճախակի բաց-փակման ցիկլերի դեպքում: Կայուն երկկողմանի կնքումը կանխում է արտահոսքը՝ անկախ ճնշման ուղղությունից՝ բարելավելով համակարգի անվտանգությունը կրիտիկական գործընթացի օղակների համար:

Օպտիմիզացված կնքման և անվտանգության կառուցում

Գարնանային լողացող նստատեղի հավաքածուն հագեցած է այս WCB Carbon Steel ամրացված գնդիկավոր փականի համար: Ներկառուցված աղբյուրները փոխհատուցում են աննշան մաշվածությունը հազարավոր գործողություններից հետո՝ ամուր անջատման աշխատանքը պահպանելու համար: Հակահարձակման ցողունը ծառայում է որպես ստանդարտ անվտանգության հատկանիշ ճնշման հանկարծակի աճերից: Գրաֆիտի բազմաշերտ փաթեթավորումը նվազագույնի է հասցնում ցողունային բացերի շուրջ փախուստի արտանետումները: Բոլոր հերմետիկ բաղադրիչները հատուկ համընկնում են բարձր ճնշման, միջին ջերմաստիճանի աշխատանքային միջավայրերի համար` ընդհանուր պահեստամասերի փոխարեն:

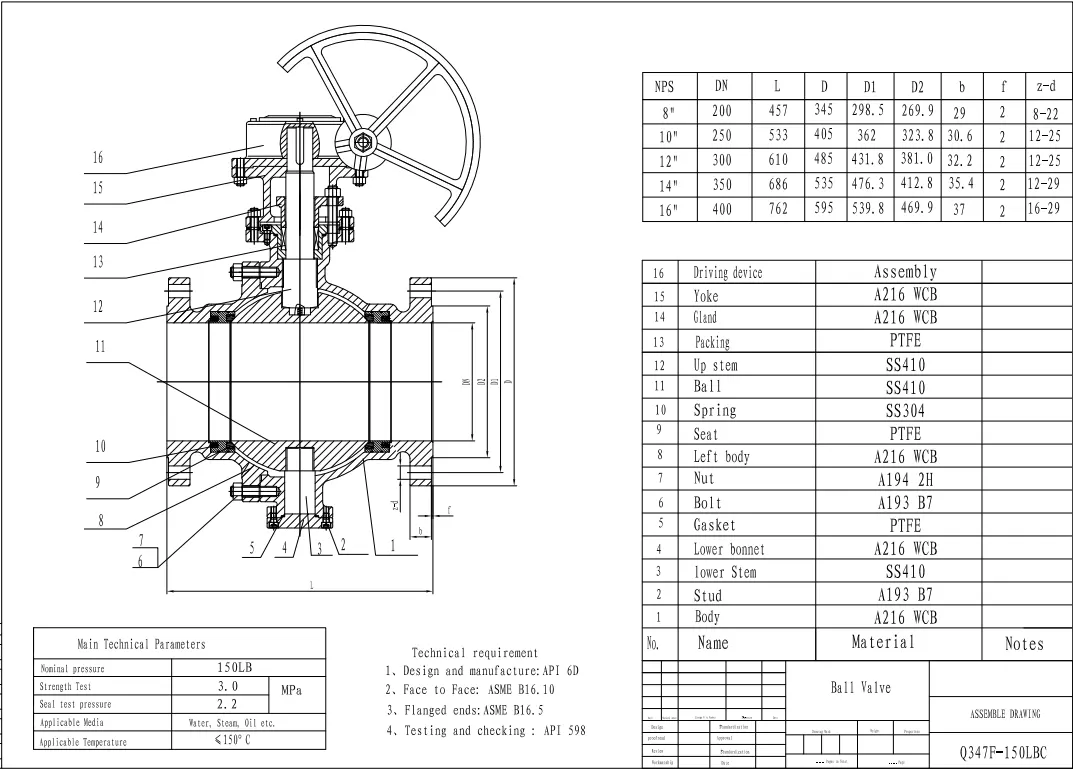

Հիմնական հատկանիշները

Ապրանքի տեսակը	WCB ածխածնային պողպատից ֆիքսված գնդիկավոր փական	Ցողունային նյութ	A182 F6A / A276‑410 / F304
Դիզայնի ստանդարտ	API 6D / ASME B16.34	Նստատեղի նյութ	Stellite Hardfaced / PTFE / RPTFE / Գրաֆիտ
Դեմ առ դեմ չափում	ASME B16.10	Կափարիչի տեսակը	Spiral Wound Gasket / RTJ Gasket / Graphite Gasket
Կցաշուրթ ստանդարտ	ASME B16.5 / ASME B16.47	Գործողության ռեժիմ	Ձեռքի անիվ, փոխանցման շարժիչ, էլեկտրական ակտուատոր, օդաճնշական շարժիչ, հիդրավլիկ շարժիչ
Ճնշման դաս	Դաս 150 / 300 / 600 / 900 / 1500	Ավարտել կապը	Կցաշուրթ, պարուրակ, եռակցված (BW/SW)
Անվանական չափ (NPS)	1/2" ~ 48"	Դիզայնի տեսակը	Trunnion Մոնտաժված ֆիքսված գնդակ, պտուտակավոր մարմին
Մարմնի նյութ	A216 WCB ածխածնային պողպատ	Ջերմաստիճանի միջակայք	-29℃ ~ 425℃
Խրոցային / սկավառակի նյութ	A105+Stellite Hardfaced / A351 CF8	Կիրառելի միջին	Ջուր, նավթ, գազ, գոլորշու, ընդհանուր արդյունաբերական հեղուկ
Կափարիչի նյութ	A216 WCB	Փորձարկման ստանդարտ	API 598 / Hydrostatic Shell & Seat Test

Տեխնիկական բնութագրեր

Ստանդարտ պարամետրեր

Չափսը՝ DN50-DN1200

Ճնշման գնահատական՝ Class 150-Class 2500

Նյութը՝ A216 WCB ածխածնային պողպատ

Կառուցվածք. ֆիքսված գնդիկավոր փական, որը տեղադրված է կողպեքի վրա

Ջերմաստիճանի միջակայք՝ -29℃ ~ 425℃

Արտադրական գործընթաց

WCB ածխածնային պողպատից ամրացված գնդիկավոր փականն անցնում է.

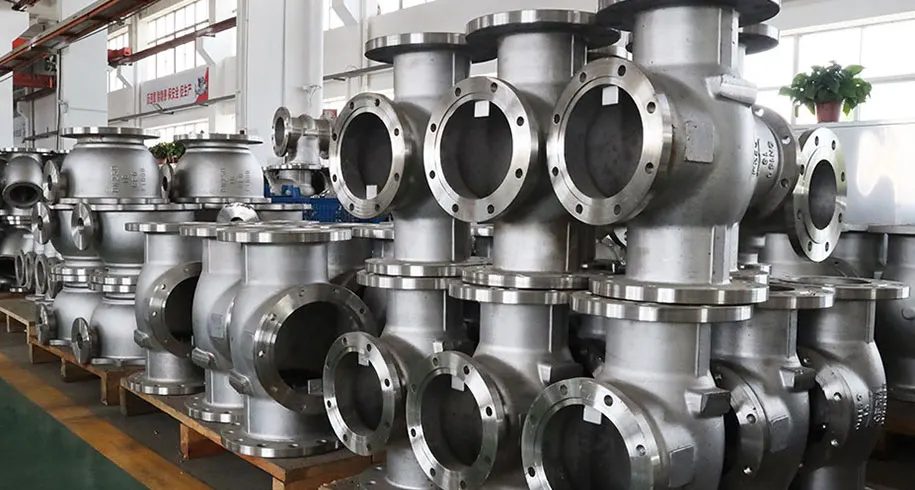

- A216 WCB ձուլման որակավորված արտադրություն

- Ջերմային բուժում կայուն նյութական հատկության համար

- CNC ճշգրիտ հաստոցներ մակերեսների կնքման համար

- Համապատասխան կնքման և շարժման բաղադրիչներով հավաքում

Կատարման առանձնահատկությունները

- Հեծանվավազքի հաճախակի սպասարկման համար ցածր հագուստի կոճղակի կառուցվածք

- Հուսալի երկկողմանի ամուր անջատում

- Նստատեղերի խափանման ցածր մակարդակը խողովակաշարի շարունակական բարձր ճնշման ներքո

- Համատեղելի է շարժման բազմաթիվ տարբերակների հետ՝ մեխանիկական հանդերձում, օդաճնշական, էլեկտրական

- Նախատեսված է լրիվ բաց/լրիվ փակ մեկուսացման ծառայության համար

Կիրառական տարածքներ

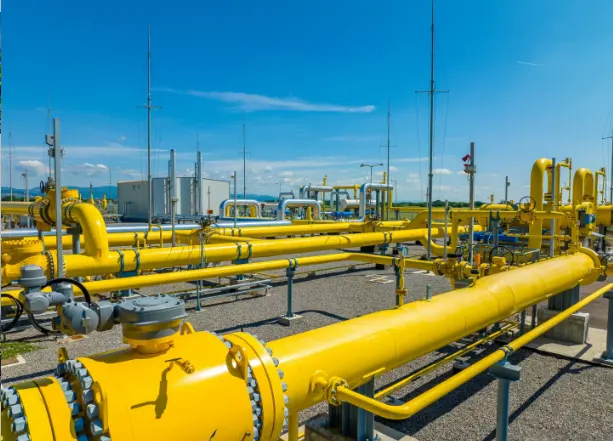

Նավթի և գազի արդյունաբերություն

WCB Carbon Steel Fixed Ball Valve-ը լայնորեն կիրառվում է հետևյալում.

- Բնական գազի փոխանցման մայրուղային խողովակաշարեր

- նավթավերամշակման գործընթացի գծեր

- Հում նավթի տեղափոխման օբյեկտներ

- Գազի հավաքման կայանների խողովակաշարային համակարգեր

Նավթաքիմիական արդյունաբերություն

- Բարձր ճնշման նավթաքիմիական գործընթացի օղակներ

- Գործընթացային միավորի հիմնական մեկուսացման խողովակաշարեր

- Միջին ջերմաստիճանի ոչ քայքայիչ և մեղմ քայքայիչ հեղուկի սխեմաներ

Էներգետիկ արդյունաբերություն

- Էլեկտրակայանի հիմնական գործընթացի խողովակաշար

- Ծանր արդյունաբերական ձեռնարկությունների հանգույցային համակարգեր

Ընդհանուր արդյունաբերական նախագծեր

- Նոր կառուցված EPC նախագծի խողովակաշարերի փաթեթներ

- Գոյություն ունեցող խողովակաշարի վերանորոգման և վերազինման աշխատանքներ

- Արդյունաբերական տեղամասեր՝ սպասարկման դժվար հասանելիությամբ և անվտանգության բարձր պահանջներով

Որակի վերահսկում և նախագծերի գնումների աջակցություն

Որպես ISO, CE և API սերտիֆիկատներով սերտիֆիկացված փականներ՝ յուրաքանչյուր WCB Carbon Steel Fixed Ball Valve մինչև առաքումը անցնում է գործարանային ամբողջական փորձարկումներ, ներառյալ հիդրոստատիկ կեղևի փորձարկում, նստատեղերի կնքման փորձարկում և չափերի ստուգում: Ամբողջական կտորի փորձարկումն իրականացվում է ծանր պարտքի մեծ փականների համար` առանց նմուշառման ստուգման: Հումքի ստուգումը, ձուլման ստուգումը, հավաքման հսկողությունը և ավարտված փականների փորձարկումն անցնում են ամբողջ արտադրական աշխատանքի ընթացքում: Նյութի փորձարկման վկայագրերը և ստուգման հաշվետվությունները կարող են տրամադրվել մրցույթի ներկայացման և տեղամասի ընդունման համար:

Կազմաձևման ճկուն տարբերակները հասանելի են ըստ տեղում աշխատանքային պայմանների, որոնք ներառում են ճնշման տարբեր աստիճաններ, կնքման նյութերի համակցություններ և բազմաթիվ աշխատանքային ռեժիմներ: Ճկուն MOQ-ն աջակցում է նմուշների փորձարկմանը, փոքր խմբաքանակի պաշարների մատակարարմանը և մեծածավալ մեծածավալ նախագծերի պատվերներին: Huadu Valve Group-ի WCB ֆիքսված գնդիկավոր փականները արտահանվում են ամբողջ աշխարհում և ստանում են կրկնակի պատվերներ համաշխարհային արդյունաբերական հաճախորդներից:

Ինչպե՞ս է կառուցված նստատեղի և ցողունի կնքումը իրական աշխարհի կայքի դիմացկունության համար:

Այս ամրացված գնդիկավոր փականի համար մենք օգտագործում ենք լողացող նստատեղի զսպանակով լիցքավորված դիզայն: Ներքին զսպանակները նստատեղը սեղմված են պահում գնդակի մակերեսին: Երբ փոքր մաշվածությունը տեղի է ունենում հազարավոր գործողություններից հետո, զսպանակները կարող են փոխհատուցել փոքր բացերը՝ ժամանակի ընթացքում պահպանելով կնքման լավ կատարումը: Հակահոսքի ցողունային կառուցվածքը ներկառուցված է որպես ստանդարտ անվտանգության հատկանիշ: Խողովակաշարի ճնշման անսպասելի աճերի դեպքում այն կանխում է ցողունը դուրս փչելը: Բազմաշերտ գրաֆիտային փաթեթավորումը տեղադրված է ցողունի փակման համար՝ ցողունի բացվածքի շուրջ փոքր փախուստի արտանետումները դադարեցնելու համար: Այս կնքման մասերը ընդհանուր էժան պահեստամասեր չեն. դրանք ընտրված են բարձր ճնշման և միջին ջերմաստիճանի աշխատանքային պայմաններին համապատասխանելու համար:
