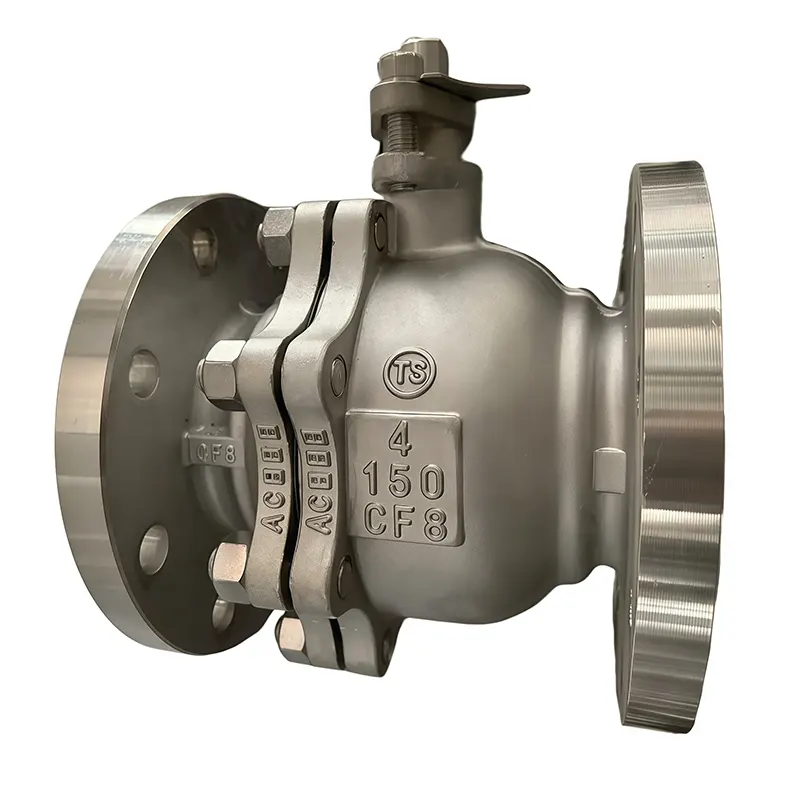

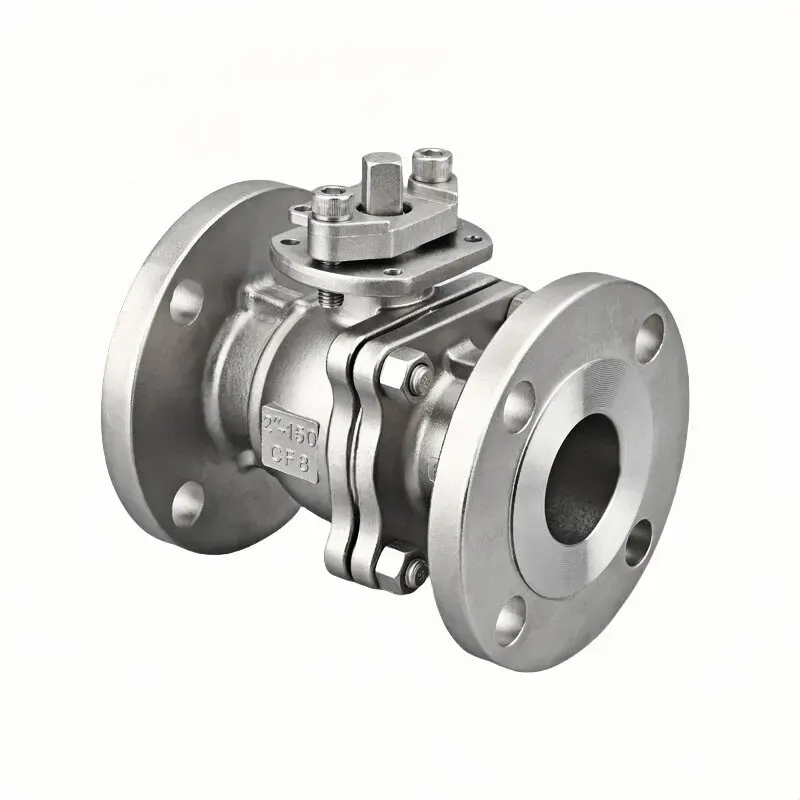

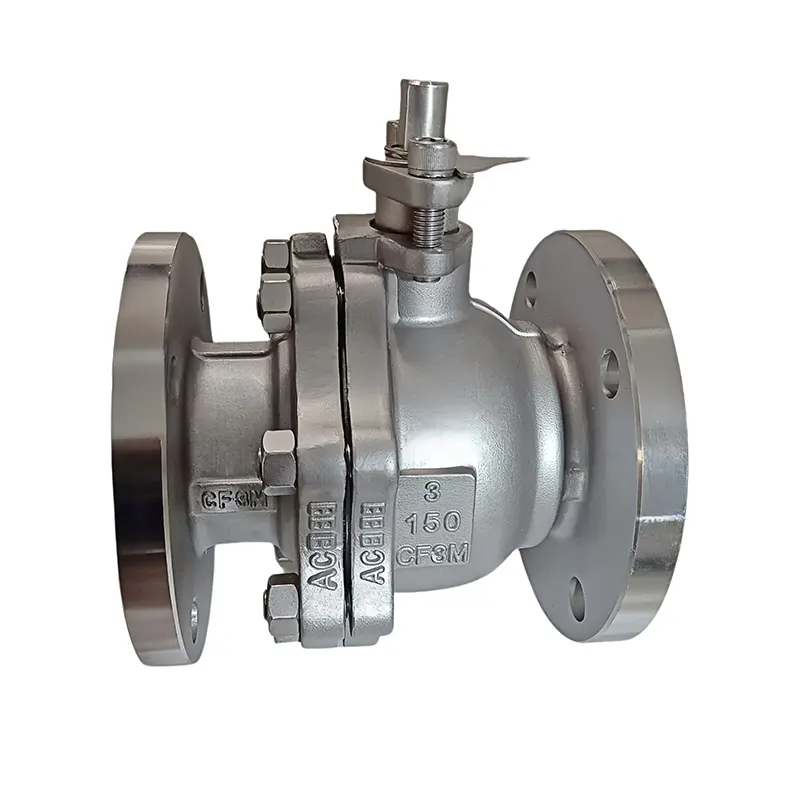

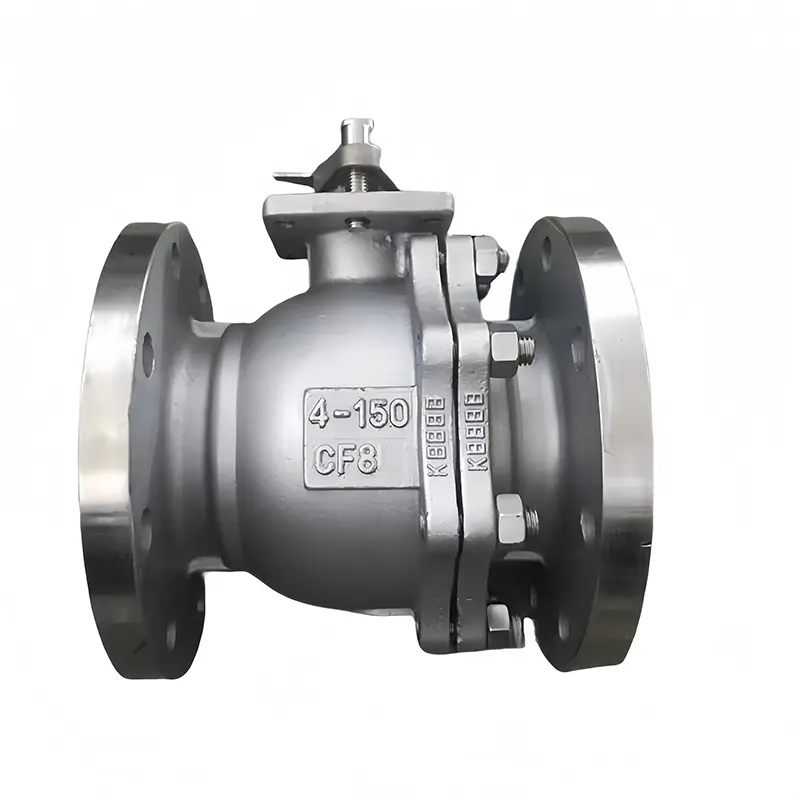

Չժանգոտվող պողպատից մեխանիկական գնդիկավոր փական

Որպես Wenzhou Չինաստանից արդյունաբերական փականների պրոֆեսիոնալ արտադրող, Huadu Valve Group-ը ներկայացնում է մեր չժանգոտվող պողպատից ձեռքով գնդիկավոր փական: Կառուցված բարձրորակ չժանգոտվող պողպատի հումքի շուրջ՝ ձեռքով աշխատող այս միավորը կենտրոնանում է դաշտի գործնականության, կոռոզիայից դիմադրության և ծախսարդյունավետ հուսալիության վրա: Այն ծառայում է որպես բազմակողմանի լուծում ամբողջ աշխարհում ընդհանուր արդյունաբերական հեղուկների մշակման անհամար նախագծերի համար: Մեր տնային արտադրական հաստատության աջակցությամբ մենք տրամադրում ենք լավ համապատասխանող, հուսալի փականային լուծումներ համաշխարհային ինժեներական հաճախորդների համար:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Չժանգոտվող պողպատից մեխանիկական գնդիկավոր փականը ձեռքով աշխատող մեկուսացման և կարգավորող փական է, որը նախագծված է տեղում հեղուկի վերահսկման համար: Արտադրված Huadu Valve գործարանում, այն օգտագործում է բարձր սպեցիֆիկացված չժանգոտվող պողպատից՝ լուծելու տարբեր ոչ ծայրահեղ արդյունաբերական աշխատանքային միջավայրեր:

Այն մեծ տեղակայում է ջրի վերամշակման, թեթև քիմիական, սննդի դեղագործական, ափամերձ ծովային և ընդհանուր բույսերի խողովակաշարերում, որտեղ բարձր են գնահատվում հիգիենան, հակաժանգոտ աշխատանքը և առանց էներգիայի շահագործումը:

Այս մեխանիկական գնդիկավոր կափույրը պահպանում է կայուն աշխատանքը նույնիսկ ցիկլային շարունակական ծառայության պայմաններում կոշտ բույսերի միջավայրում:

Հիմնական հատկանիշները

Ապրանքի տեսակը	Չժանգոտվող պողպատից մեխանիկական գնդիկավոր փական	Ցողունային նյութ	A182 F304 / A182 F316 / A276‑410
Դիզայնի ստանդարտ	API 6D / ASME B16.34	Նստատեղի նյութ	PTFE / RPTFE / Գրաֆիտ
Դեմ առ դեմ չափում	ASME B16.10	Կափարիչի տեսակը	Spiral Wound Gasket / Graphite Gasket
Կցաշուրթ ստանդարտ	ASME B16.5 / ASME B16.47	Գործողության ռեժիմ	Աշխատում է ձեռքով լծակով, փոխադրամիջոցի գործարկում
Ճնշման դաս	Դաս 150 / 300 / 600 / 900 / 1500	Ավարտել կապը	Կցաշուրթ, պարուրակ (NPT/BSP), Եռակցված (BW/SW)
Անվանական չափ (NPS)	1/2" ~ 48"	Դիզայնի տեսակը	Երկու կտոր մարմին, լողացող գնդակ
Մարմնի նյութ	A351 CF8 (SS304 Ձուլված չժանգոտվող պողպատ)	Ջերմաստիճանի միջակայք	-29℃ ~ 230℃
Խրոցային / սկավառակի նյութ	CF8 / CF8M + Hardfaced	Կիրառելի միջին	Ջուր, նավթ, գազ, ընդհանուր քայքայիչ արդյունաբերական հեղուկ
Կափարիչի նյութ	A351 CF8	Փորձարկման ստանդարտ	API 598 / Hydrostatic Shell & Seat Test

Հումք և կառուցվածքային առավելություններ

Ինչու է չժանգոտվող պողպատը առանձնանում փականի մարմինների համար

Մեր ձեռքով գնդիկավոր փականը կեղծված/ձուլված է խնամքով ընտրված SS304 և SS316 չժանգոտվող պողպատից (CF8 / CF8M ձուլման դասարաններ):

Հիմնական ածխածնային պողպատի փոխարեն, չժանգոտվող պողպատը ներհատուկ դիմադրություն է բերում ժանգի, օքսիդացման և մեղմ քիմիական հարձակման դեմ: Սա այն դարձնում է իդեալական խոնավ գործարանների արտադրամասերի, առափնյա տեղակայման և մի փոքր քայքայիչ գործընթացային հեղուկների համար:

Մեկ կտոր ձևավորման առաջադեմ տեխնիկան վերացնում է թաքնված ներքին թերությունները, ինչպիսիք են փչակները կամ ավազի ներդիրները: Պատրաստի մարմինը ապահովում է ամուր մեխանիկական ուժ, լավ ցնցումների դիմադրություն և կայուն ճնշման կրող հզորություն: Երկարատև շահագործումը հեշտությամբ չի առաջացնի մարմնի դեֆորմացիա կամ հոդերի արտահոսք՝ նվազեցնելով գործարանի ընդհանուր պահպանման ծախսերը:

SS316 տարբերակը գերազանցում է քլորիդով կամ աղ պարունակող հեղուկների առկայության դեպքում: Ստանդարտ ջրի, օդի և գազի կոմունալ ծառայությունների համար SS304-ը մնում է հավասարակշռված, բյուջե խնայող ընտրություն արտասահմանյան գնորդների մեծ մասի համար:

Կոշտ հումքի ստուգում

Յուրաքանչյուր մուտքային նյութի խմբաքանակ անցնում է լաբորատոր ստուգումներ՝ երաշխավորելու համար.

- Քիմիական կազմը խստորեն համապատասխանում է SS304 / SS316 / CF8 / CF8M բնութագրերին

- Զրո վերամշակված կամ զիջող փոխարինող նյութ

- Հետևողական մեխանիկական հատկություններ՝ իրական աշխարհի կայքի պայմաններին դիմակայելու համար

Լողացող գնդակի ձեռնարկ Architecture Edge

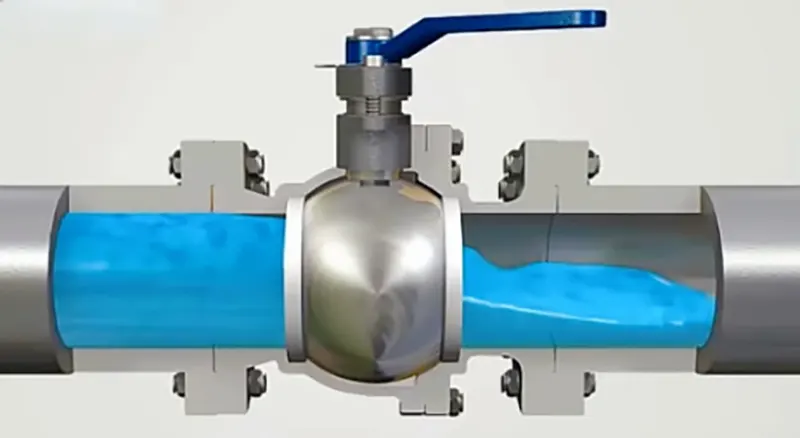

Մենք ընդունում ենք լողացող գնդակի ապացուցված սկզբունքը՝ զուգակցված մարդու համար հարմար ձեռքի լծակի հետ, որը նախատեսված է իրական աշխարհի կայքի օգտագործման համար.

- Լիովին ձեռքով միացում. էլեկտրականություն, օդի մատակարարում չի պահանջվում; դուք խուսափում եք լրացուցիչ օժանդակ սարքավորումներից և դրանց հետ կապված ձախողման ռիսկերից

- Ուղղակի տեղադրում, ինտուիտիվ շահագործում և ցածր խոչընդոտ տեղում սպասարկում

- Օպտիմիզացված ամբողջ անցքով հոսքի ուղին կրճատում է հոսքի տուրբուլենտությունը՝ հնարավորություն տալով հարթ միջին թողունակություն՝ առանց ճնշման ավելորդ անկման

- Ճշգրիտ զուգակցված PTFE նստատեղերը և փայլեցված լողացող գնդակը թույլ են տալիս ամուր փակել գնահատված ճնշման ջերմաստիճանի ծրարի մեջ

- Դաշտային կամընտիր կողպվող բռնակը սահմանափակում է պատահական ռոտացիան՝ արդյունավետորեն կանխելով կայքի անձնակազմի կողմից պատահական սխալ շահագործումը

-Նախատեսված է լրիվ բաց / լրիվ փակ մեկուսացման համար; Կիսաբաց դիրքի տակ երկարատև շնչափելը խորհուրդ չի տրվում:

Միացման ճկուն տարբերակներ տարբեր խողովակաշարերի համար

Առաջարկվում են ծայրերի մի քանի կոնֆիգուրացիաներ՝ պարուրավոր ծայրեր, եզրային ծայրեր, սանիտարական արագ սեղմիչ միացումներ:

- Լայն չափի սպեկտր, որը ծածկում է 1/2" մինչև 4 դյույմ, համատեղելի է բազմաթիվ ճնշման դասերի հետ

- Հավասարապես լավ է աշխատում փոքր փորված գործիքների գծերի և մեծ հոսքի հիմնական խողովակաշարի մեկուսացման համար

- Արտադրված է ASME B16.34 ստանդարտի համաձայն, որը փոխարինելի է հիմնական գլոբալ խողովակաշարերի դասավորության հետ

- Մեր ինժեներական թիմը կարող է գնահատել հաճախորդների գծագրերը և մշակել հարմարեցված լուծումներ ոչ ստանդարտ ծավալային պահանջների համար:

Լավ մտածված կնքման համակարգ

Կնքման ժողովը հարմարեցված է երկարատև դաշտային դիմացկունության համար.

- Ինքնաքսավող PTFE նստատեղը նվազեցնում է շփումը լծակի պտտման ժամանակ՝ պաշտպանելով գնդակի փայլուն մակերեսը մաշումից

- Ջրի, նավթի, գազի և մեղմ քայքայիչ գործընթացային հեղուկների երկկողմանի ամուր անջատման կատարում

- Օպտիմիզացված ցողունային փաթեթավորման դասավորությունը ճնշում է փախուստի արտահոսքը փականի լիսեռի երկայնքով

- Հակաաղտոտող, հակամաշտաբային հատկությունը պահպանում է միջին մաքրությունը՝ կատարելապես համապատասխան հիգիենիկ արտադրության սցենարներին:

Տեխնիկական բնութագրեր

Ստանդարտ պարամետրեր

Չափսը՝ 1/2"-4" (առկա են պահեստային ապրանքներ)

Ճնշման դաս՝ PN16/PN25/PN40/PN64/PN100

Թափքի նյութը՝ SS304 (CF8), SS316 (CF8M)

Փականի տեսակը՝ չժանգոտվող պողպատից ձեռքով գնդիկավոր փական

Միացման ձևը` պարուրավոր / ֆլանգավոր / սանիտարական սեղմիչ

Աշխատանքային ջերմաստիճան՝ -20°C ~ 180°C (կախված նստատեղի բաղադրությունից)

Արտադրության աշխատանքային հոսք

Մեր չժանգոտվող պողպատից մեխանիկական գնդիկավոր փականը անցնում է արտադրության ամբողջական փուլերով.

- Չժանգոտվող պողպատից ճշգրիտ ձուլում / դարբնոց

- Ջերմային բուժում նյութի մեխանիկական հատկանիշները կայունացնելու համար

- CNC բարձր ճշգրտության մշակում գնդակի, երեսների կնքման և միացնող ծայրերի համար

- Ամբողջական միավորի հավաքում ձեռքի լծակով; կողպվող բռնակ, որը տեղադրվում է ըստ ցանկության

Կատարման կարևորագույն կետեր

- Չափազանց ժանգոտ և կոռոզիոն դիմադրություն

- Լրիվ հորատանցքի ձևավորում նվազագույն ճնշման կորստի համար

- Հեղուկի և գազի հուսալի երկկողմանի ամուր փակում

- Էլեկտրաէներգիայի ազատ ձեռքով շահագործում, կայքի բարձր հարմարվողականություն

- Բռնակով կողպեքի աքսեսուարը սխալ շահագործման համար

- Համապատասխանում է ASME B16.34 խողովակաշարի միջազգային նորմերին

Կիրառական տարածքներ

Ջրի մաքրման ոլորտ

Չժանգոտվող պողպատից ձեռքով գնդիկավոր փականը լայնորեն կիրառվում է հետևյալում.

- Քաղաքային ջրամատակարարման և մաքրման խողովակների ցանցեր

- Շրջանառվող ջրի և կեղտաջրերի օժանդակ սխեմաներ

-Մաքուր ջրի խողովակաշարի մեկուսացման և անջատման կետերը

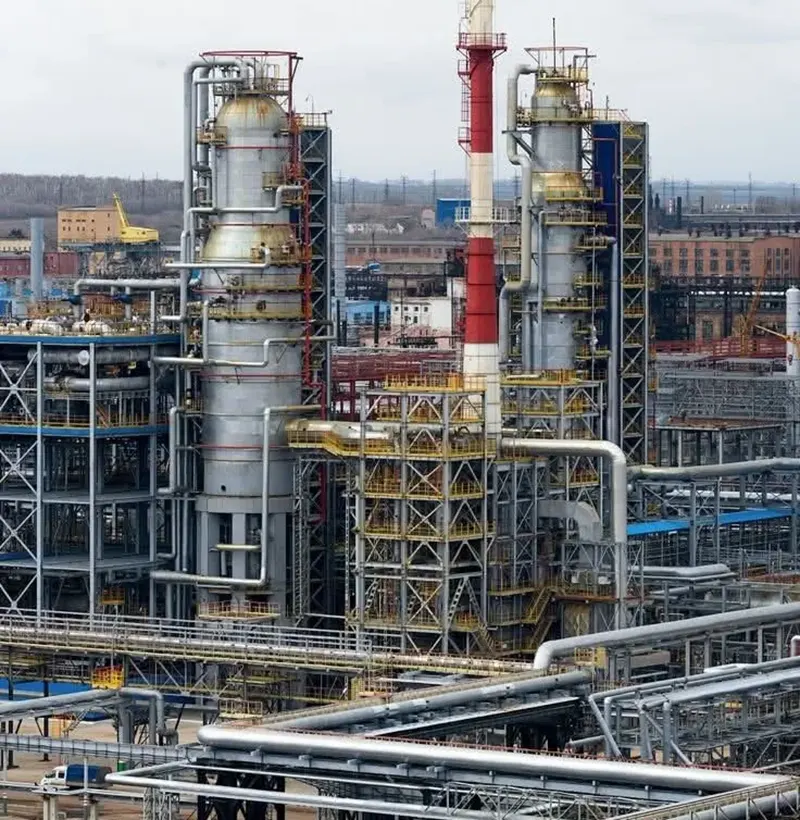

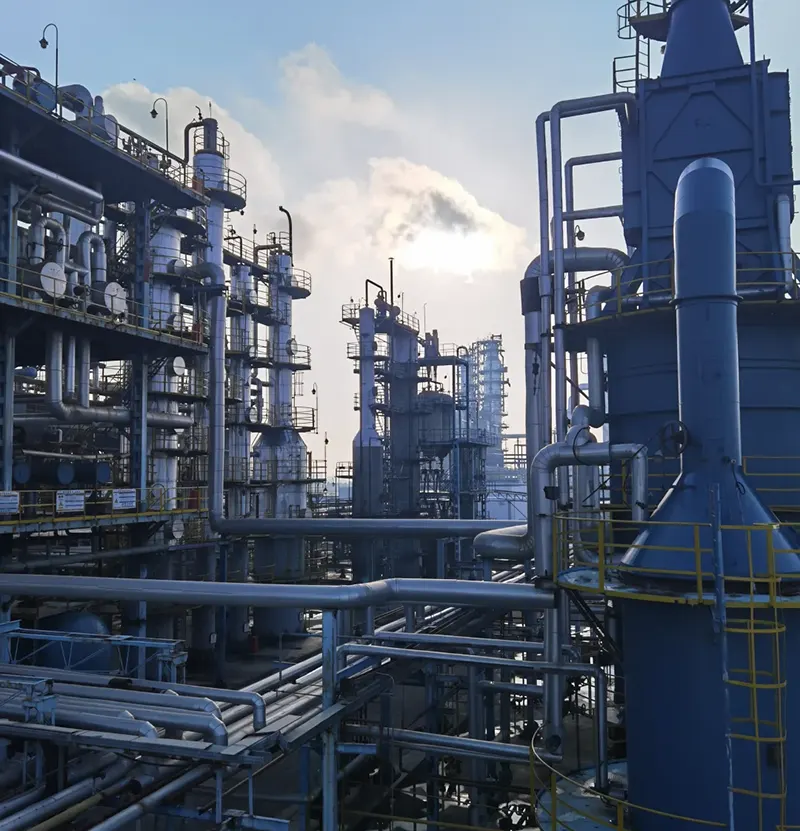

Քիմիական և նավթաքիմիական ոլորտ

- Ընդհանուր թեթև քիմիական պրոցեսի խողովակաշար

- Մեղմ քայքայիչ հեղուկի կառավարման օղակներ

- Նավթաքիմիական գործարանների օժանդակ խողովակաշարերի ցանցեր

Սննդի խմիչքների և դեղագործության ոլորտ

- Սանիտարական խողովակաշարեր սննդի և խմիչքների արտադրության գծերի համար

- Գործընթացի խողովակաշար դեղագործական արտադրամասերում

- Հիգիենիկ հեղուկի տեղափոխում, որտեղ առանց աղտոտման պարտադիր է

Ծովային և ընդհանուր արդյունաբերական սցենարներ

- Ափամերձ և ափամերձ ծովային խողովակաշարերի համակարգերում

- Օժանդակ հանգույցի հսկողություն ինժեներական կապալառուի տեղամասի նախագծերի համար

- Արագ շարժվող պահեստային պաշար տեղական դիստրիբյուտորների և գործարանի հիմնանորոգման աշխատանքների համար

Տեղում շահագործման խորհուրդներ և գլոբալ ծրագրի աջակցություն

Ծառայության ժամկետը առավելագույնի հասցնելու համար՝ եռակցման մաքուր խարամ և պինդ բեկորներ խողովակաշարերի ներսում նախքան տեղադրումը: Ձեռքի լծակի վրա կոպիտ ուժ մի կիրառեք: Պարբերաբար կատարեք ամբողջական հարվածային հեծանվավազք, որպեսզի դադարեցնեք կնիքի կպչումը երկար ստատիկ սպասման պահից հետո: Ցողունի փոքր արտահոսքը կարող է շտկվել փաթեթավորման մի փոքր կարգավորմամբ: Ներառեք հոդերի և բռնակի կարգավիճակը ձեր բույսերի կանոնավոր ստուգման փուլերում:

Որպես API, ISO, CE սերտիֆիկացված փական արտադրող, յուրաքանչյուր միավոր անցնում է ճնշման փորձարկում, արտահոսքի թեստ և տեսողական ստուգում մինչև առաքումը: Մեր ամբողջական QC աշխատանքային հոսքը ներառում է հումքի մուտքային ստուգում, ճշգրիտ հաստոցներ պատրաստի արտադրանքի վավերացման միջոցով: Նյութերի փորձարկման վկայագրերը կարող են տրամադրվել մրցույթների ներկայացման և արտասահմանյան նախագծերի տեղամասի ընդունման համար:

Ճկուն OEM & ODM մաքսային ծառայությունը հասանելի է. նյութի ճշգրտումը, հատուկ չափերը, մակերեսի հարդարումը, պատկերանշանի փորագրումը և անհատական վիճակի օպտիմալացումը բոլորն ապահովված են: Ճկուն MOQ-ն ներառում է փոքր նմուշների փորձարկումներ, ինչպես նաև մեծածավալ նախագծերի զանգվածային մեծաքանակ պատվերներ:

Մեր չժանգոտվող պողպատից ձեռքով գնդիկավոր փականները լայն շուկայական ճանաչում են ձեռք բերել Հարավարևելյան Ասիայում, Մերձավոր Արևելքում, Աֆրիկայում, Եվրոպայում և նրա սահմաններից դուրս: Դաշտային կայուն աշխատանքի և ապացուցված երկարաժամկետ ամրության շնորհիվ մենք ամուր երկարաժամկետ համագործակցություն ենք հաստատել դիստրիբյուտորների, ինժեներական կապալառուների և վերջնական կայանների օպերատորների հետ ամբողջ աշխարհում: Անկախ նրանից, թե դուք հուսալի միավորներ եք պահանջում ընթացիկ նախագծերի թողարկման կամ կանոնավոր պաշարների համալրման համար, ազատ զգալ կապվեք մեր թիմի հետ: Մենք պատրաստ ենք տրամադրել ամբողջական տեխնիկական աղյուսակներ և մրցակցային գնանշումներ՝ հարմարեցված ձեր իրական պահանջներին:
