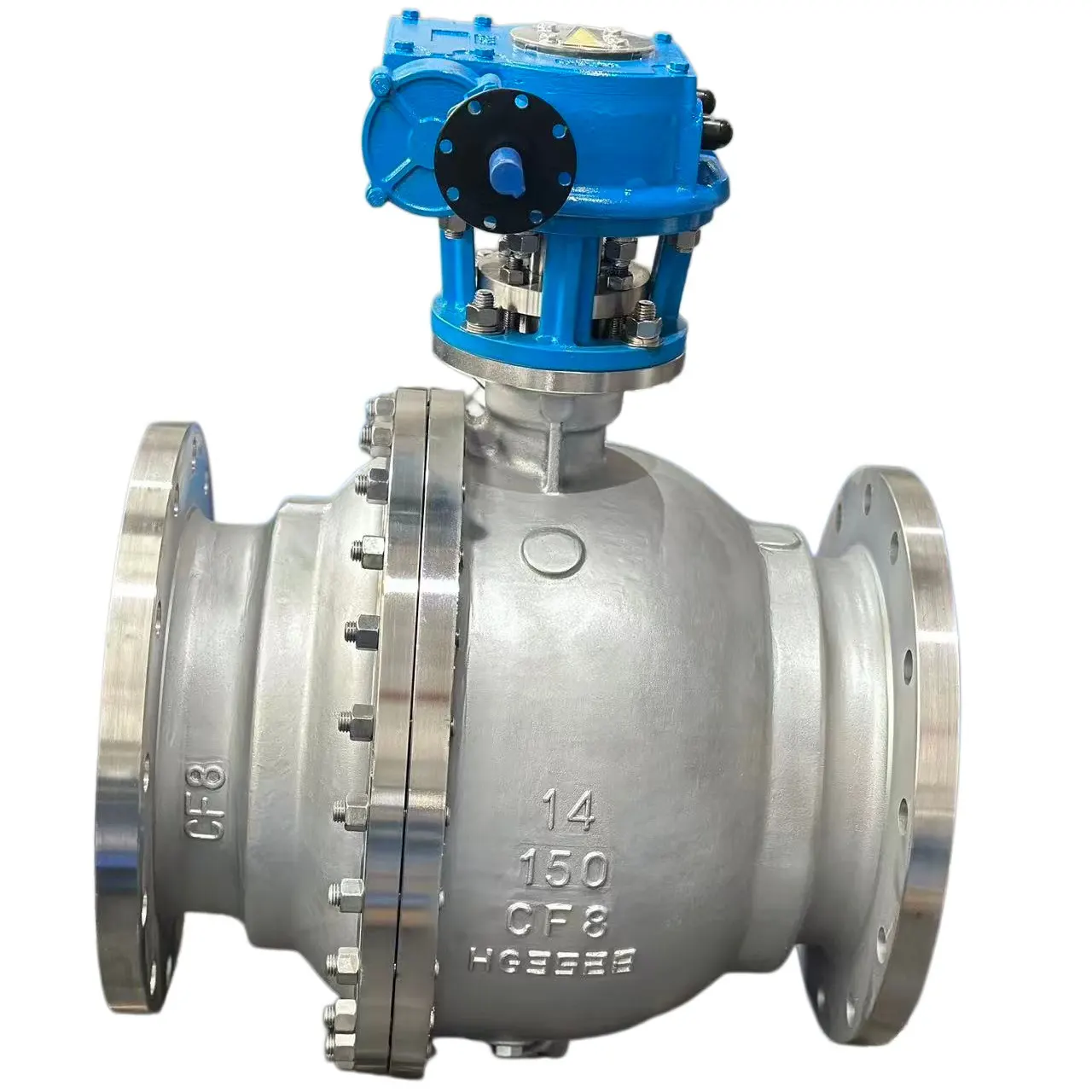

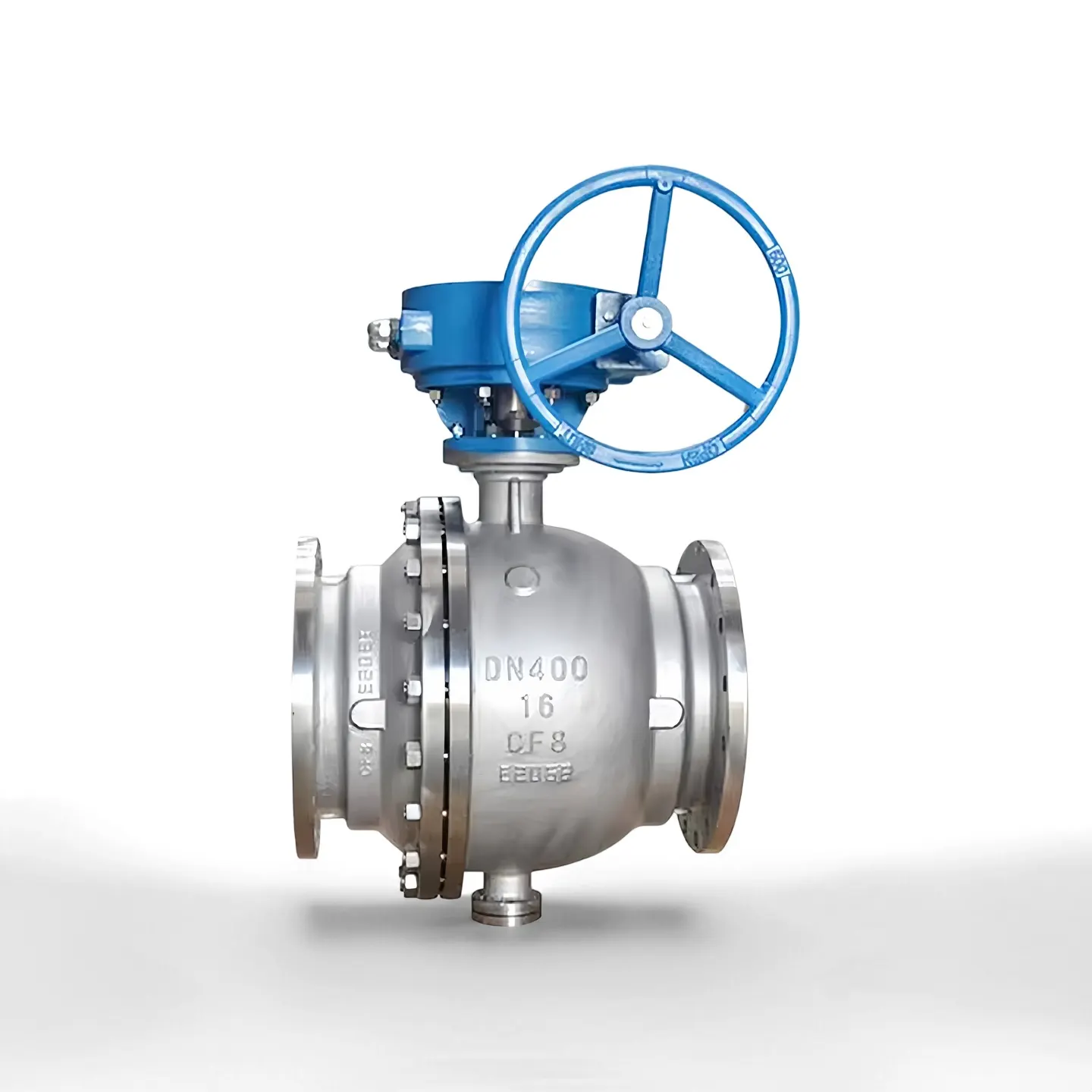

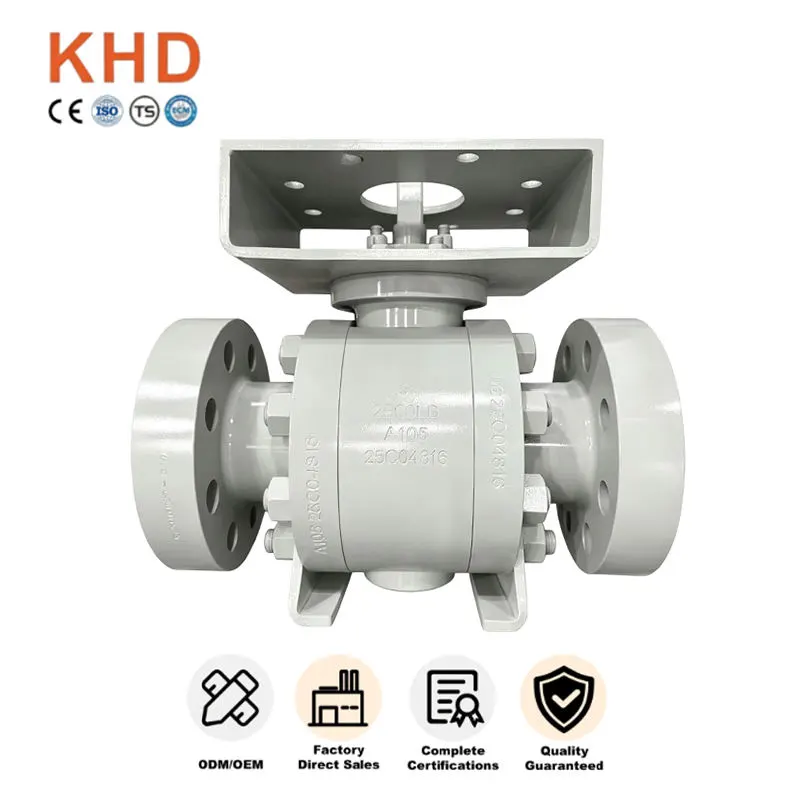

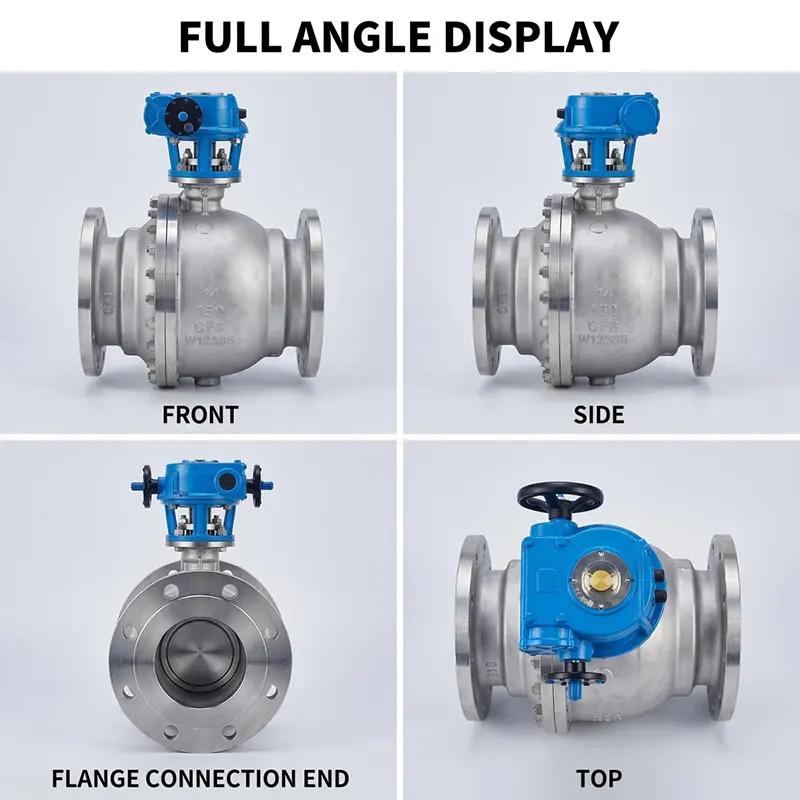

Չժանգոտվող պողպատից ֆիքսված գնդիկավոր փական Դարբնոցային գնդիկավոր փական

Huadu Valve Group-ը հիմնված է Չինաստանի Վենչժոու քաղաքում՝ մատակարարելով բարձր որակի հուսալի արդյունաբերական փականներ: Մեր աստղային արտադրանքը՝ չժանգոտվող պողպատից ամրացված գնդիկավոր փական, դարբնոցային գնդիկավոր փական, կառուցված է ամուր դարբնոցային չժանգոտվող պողպատից, որն ապահովում է լավ կոռոզիոն դիմադրություն և բարձր մեխանիկական ուժ բարձր ճնշման աշխատանքային պայմանների համար: Կառուցված ֆլանգավոր ծայրերով և գնդերի վրա ամրացված ֆիքսված գնդիկավոր կառուցվածքով, այն ապահովում է ամուր զրոյական արտահոսքի կնքումը, ցածր է պահում հոսքի դիմադրությունը և կայունորեն գործում է ծանր ծառայության պայմաններում: Այն լավ է կատարում նավթագազային, քիմիական, էներգետիկ և միջքաղաքային խողովակաշարերի նախագծերի համար: Մենք պրոֆեսիոնալ փական արտադրող ենք, ով ունի ISO, API և CE հավաստագրեր: Մենք տիրապետում ենք դարբնոցային և հաստոցների առաջադեմ սարքավորումներին և որակի վերահսկման համակարգերի ամբողջական փաթեթին: Մենք նաև ընդունում ենք OEM և ODM պատվերներ՝ ճկուն նվազագույն պատվերի քանակով: Մեր հուսալի արտադրանքն արտահանվում է ամբողջ աշխարհում և լայն ճանաչում է ստանում հաճախորդների կողմից:

Ուղարկել հարցում

ապրանքի նկարագրությունը

Ապրանքի առանձնահատկությունները

- Trunnion-ով ամրացված ֆիքսված գնդակի կառուցվածք, հարմար է մեծ հորատանցքերի և բարձր ճնշման աշխատանքային պայմանների համար:

- Դարբնոցային փականի մարմինը խիտ նյութով, բարձր մեխանիկական ուժով և լավ հակակոռոզիոն կատարմամբ:

- Լրիվ նավահանգստի ձևավորում, փոքր հոսքի դիմադրություն, հոսքի մեծ հզորություն, հարմար է խողովակաշարի խոզուկների մաքրման համար:

- Գարնանային բեռնված լողացող նստատեղը ապահովում է երկկողմանի ամուր անջատում, արտահոսքի ցածր արագություն:

- Հակահրկիզվող ցողունային դիզայն, կառուցված հակաստատիկ և հրդեհային անվտանգ կառուցվածքով, որը համապատասխանում է API 607-ին:

- Անբնական խոռոչի գերճնշման համար ինքնահանգստացնող նստատեղ՝ շահագործման անվտանգությունը բարելավելու համար:

- Ցածր գործառնական ոլորող մոմենտ, աջակցում է հաճախակի բացման-փակման ցիկլերին երկարաժամկետ կայուն ծառայության համար:

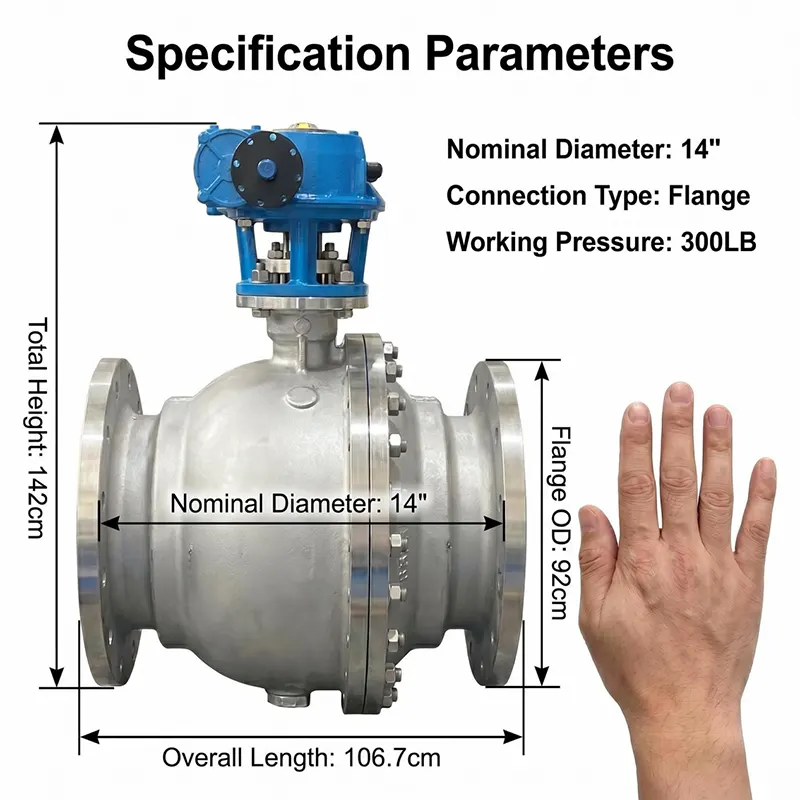

Հիմնական հատկանիշները

Ապրանքի տեսակը	Չժանգոտվող պողպատից ֆիքսված գնդիկավոր փական Դարբնոցային գնդիկավոր փական	Ցողունային նյութ	A182 F304 / A182 F316 / A276‑410
Դիզայնի ստանդարտ	API 6D / ASME B16.34	Նստատեղի նյութ	PTFE / RPTFE / Գրաֆիտ
Դեմ առ դեմ չափում	ASME B16.10	Կափարիչի տեսակը	Spiral Wound Gasket / RTJ Gasket / Graphite Gasket
Կցաշուրթ ստանդարտ	ASME B16.5 / ASME B16.47	Գործողության ռեժիմ	Ձեռքի անիվ, փոխանցումատուփ, էլեկտրական շարժիչ, օդաճնշական շարժիչ, հիդրավլիկ շարժիչ
Ճնշման դաս	Դաս 150 / 300 / 600 / 900 / 1500	Ավարտել կապը	Կցաշուրթ, Եռակցված (BW/SW)
Անվանական չափ (NPS)	1/2" ~ 48"	Դիզայնի տեսակը	Trunnion տեղադրված ֆիքսված գնդակ, դարբնոցային մարմին
Մարմնի նյութ	A182 F304 (կեղծված չժանգոտվող պողպատ)	Ջերմաստիճանի միջակայք	-29℃ ~ 230℃
Խրոցային / սկավառակի նյութ	A182 F304 / A182 F316 + Stellite Hardfaced	Կիրառելի միջին	Ջուր, նավթ, գազ, ընդհանուր քայքայիչ արդյունաբերական հեղուկ
Կափարիչի նյութ	A182 F304	Փորձարկման ստանդարտ	API 598 / Hydrostatic Shell & Seat Test

Ապրանքի կառուցվածքը

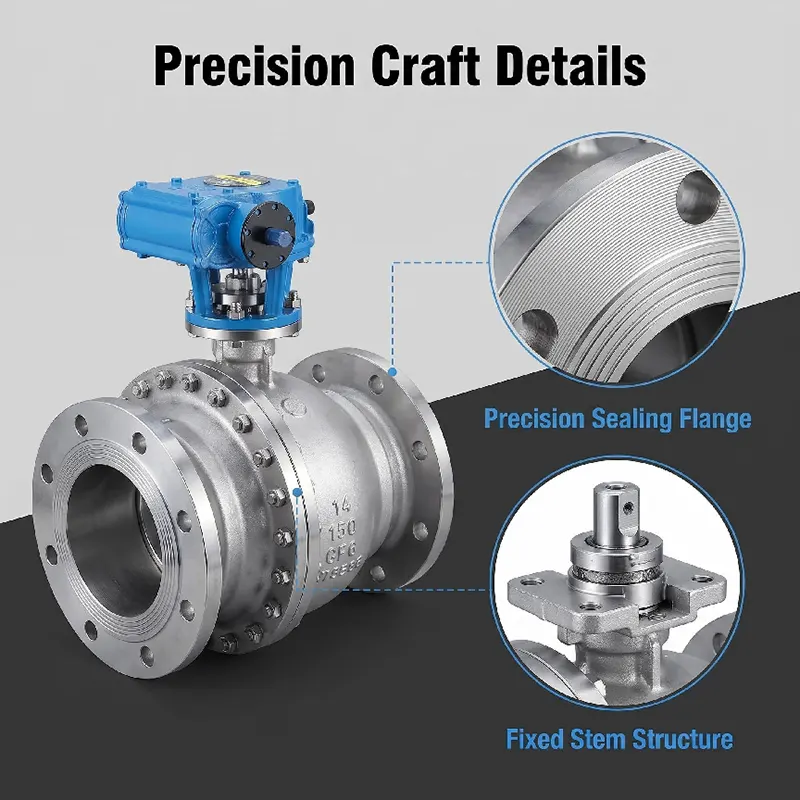

Սա չժանգոտվող պողպատից ֆիքսված գնդիկավոր փական է, դարբնոցային գնդիկավոր փական: Գնդակը ամրացվում է վերին և ստորին կոճղերի լիսեռներով՝ նստատեղի ուժով լողալու փոխարեն: Հիմնական բաղադրիչները ներառում են դարբնոցային փականի մարմինը, գլխարկը, ֆիքսված գնդիկը, վերին և ստորին կողային լիսեռները, զսպանակով նախապես լիցքավորված լողացող նստատեղերը, հակափչող ցողունը, եզրային միացման ծայրերը և ISO 5211 վերևի մոնտաժման բարձիկը շարժիչների համար: Կրկնակի արգելափակման և արյունահոսության գործառույթը կարող է տրամադրվել ըստ ցանկության: Կցաշուրթ դեմքի ընտրանքներ՝ ՌԴ, RTJ:

- Փականի մարմին / գլխարկ՝ դարբնոցային չժանգոտվող պողպատ A182 F304 / A182 F316L

- Գնդիկ՝ դարբնոցային չժանգոտվող պողպատ, կոշտ քրոմապատ կամ կոշտ երեսով Stellite

- Ցողունը՝ A182 F316 չժանգոտվող պողպատ

- Նստատեղի կնիք. PTFE / RPTFE փափուկ կնիքի համար; Stellite 6 կոշտ խառնուրդ մետաղի կոշտ կնիքի համար

- Disket & O օղակ՝ FKM, PTFE, հարմարեցված տարբեր ջերմաստիճանային միջավայրերի համար

- Հեղույսներ՝ B8 / B8M չժանգոտվող պողպատից պտուտակներ

Ճնշման և ջերմաստիճանի միջակայք

- Ճնշման դաս՝ PN16-PN100, Class150-Class2500

- Աշխատանքային ջերմաստիճան.

•Փափուկ կնիքի տարբերակ՝ -29℃ ~ +200℃

•Մետաղյա կոշտ կնիքի տարբերակ՝ -29℃ ~ +425℃

- Փորձարկման ստանդարտ. API 598, կեղևի թեստ 1,5 անգամ գնահատված ճնշում; նստատեղի փորձարկում 1,1 անգամ գնահատված ճնշում

-Չափերի միջակայք՝ DN50-DN600 (NPS2"-NPS24")

Գործողության տեսակները

- Ձեռնարկ. ճիճու փոխանցման օպերատոր մեծ ոլորող մոմենտ պահանջելու համար

- Օդաճնշական. Մեկ գործող / երկակի գործող օդաճնշական մղիչ, սահմանային անջատիչով և էլեկտրամագնիսական փականով

- Էլեկտրական. անջատված տեսակ կամ մոդուլացնող էլեկտրական շարժիչ՝ հեռակառավարման ավտոմատ կառավարման համար

-Հիդրավլիկ/էլեկտրահիդրավլիկ ակտիվացումը հասանելի է հատուկ պահանջով

Բոլոր ակտիվացուցիչները համապատասխանում են ISO 5211 մոնտաժային հարթակին:

Դիմումներ

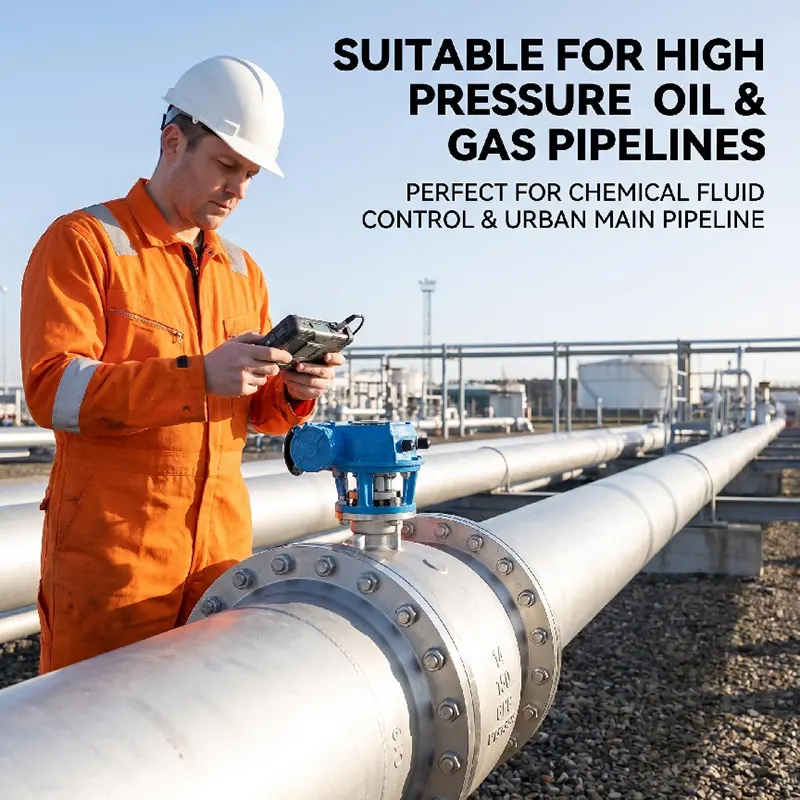

Լայնորեն ընդունված է հեղուկ, գազ և քայքայիչ միջավայրի միացման և մեկուսացման ծառայության համար: Հիմնականում օգտագործվում է նավթի և գազի միջքաղաքային խողովակաշարերի, նավթաքիմիական գործարանների, քիմիական վերամշակման, էներգիայի արտադրության, ջրի մաքրման, LNG և այլ ծանր արդյունաբերական նախագծերում:

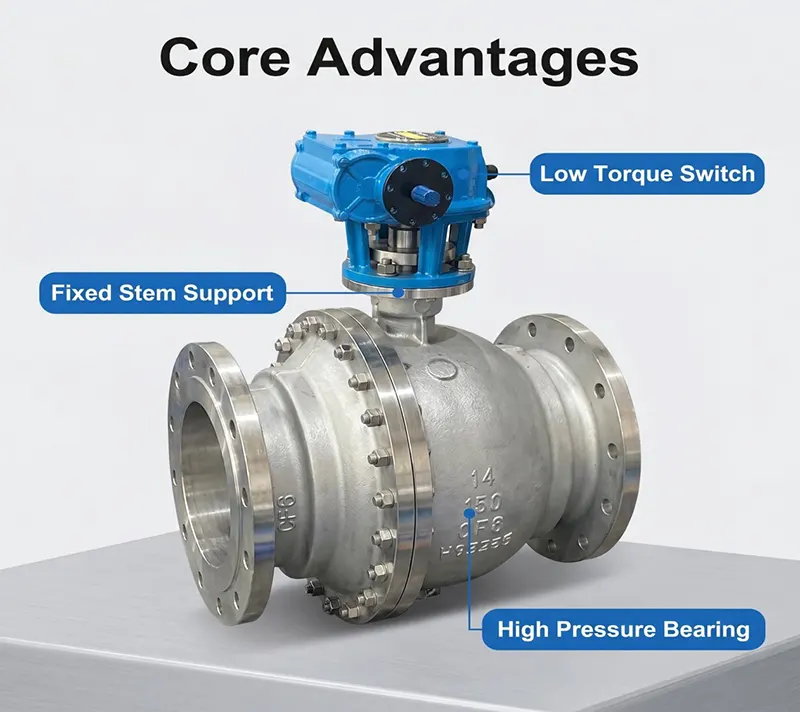

Ինչու՞ ընտրել մեր չժանգոտվող պողպատից ամրացված գնդիկավոր փական, դարբնոցային գնդիկավոր փական:

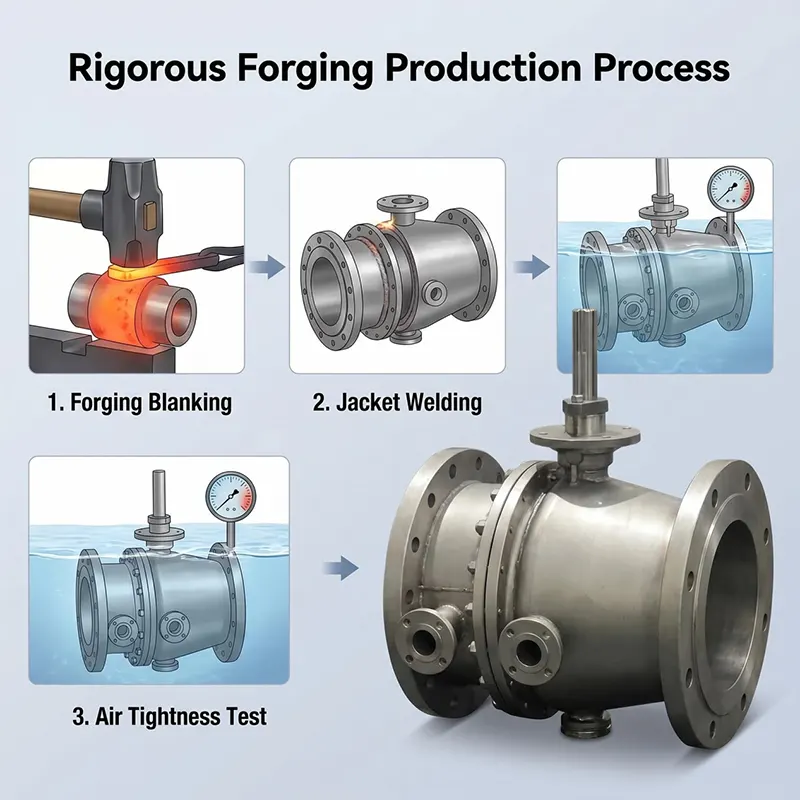

1. Ընդունել ամբողջական դարբնոցային գործընթացը, ներքին նյութը կոմպակտ է առանց ձուլման ծակոտկենության թերությունների, տեղավորել բարձր ճնշման ծանր հերթապահ խողովակաշար:

2. Trunnion ֆիքսված գնդակի դիզայնը մեծապես նվազեցնում է գործառնական մոմենտը մեծ չափի բարձր ճնշման աշխատանքային պայմանի համար:

3. Խիստ նյութի մուտքային ստուգում, յուրաքանչյուր փական անցնում է ամբողջական հիդրոստատիկ և գազի նստատեղի արտահոսքի փորձարկում մինչև առաքումը:

4. Աջակցեք փափուկ կնիքի և մետաղական կոշտ կնիքի երկու տարբերակներին՝ տարբեր ջերմաստիճանի և միջին պահանջներին համապատասխանելու համար:

5. Մենք առաջարկում ենք ամբողջական տեխնիկական աջակցություն, նկարչության վերանայում և վաճառքից հետո ուղեցույց ձեր նախագծի համար:

Գնումների ուղեցույց

Խնդրում ենք հարցումն ուղարկելիս տրամադրել հետևյալ տեղեկատվությունը.

1. Անվանական չափի և ճնշման դաս

2. Աշխատանքային միջին, փաստացի աշխատանքային ջերմաստիճան

3. Կնիքի տեսակը` փափուկ կնիք կամ մետաղական կոշտ կնիք

4. Գործողության տեսակը (ճիճու հանդերձում / օդաճնշական / էլեկտրական և այլն)

5. Կցաշուրթ ստանդարտ և եզրային դեմքի տեսակ (RF / RTJ)

6. Հատուկ պահանջ՝ հրդեհային անվտանգություն, DBB ֆունկցիա, հակակոռոզիոն բուժում և այլն:

Մեր ինժեները կառաջարկի համապատասխան առաջարկ՝ ըստ ձեր աշխատանքային վիճակի:

Փաթեթավորում և առաքում

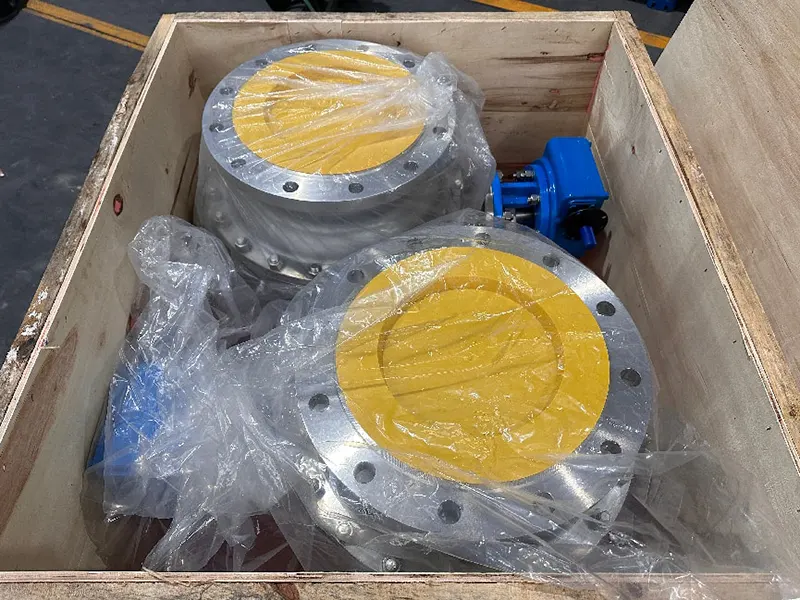

Յուրաքանչյուր փական կմաքրվի և կպաշտպանվի փաթեթավորումից առաջ: Փականների պորտերը փակված են պլաստիկ գլխարկներով՝ ներքին խոռոչը մաքուր պահելու համար: Փականները փաթեթավորված են ամուր նրբատախտակով արկղերում, որոնք հարմար են ծովային բեռնափոխադրումների համար: Մենք աջակցում ենք EXW, FOB, CIF, DAP և այլ առևտրային պայմաններին: Ապրանքները կարող են առաքվել նշանակված ծովային նավահանգիստ կամ պահեստ:

OEM & ODM

Մենք ընդունում ենք OEM և ODM պատվերներ: Մենք կարող ենք հարմարեցնել մարմնի նյութը, կնիքի նյութը, եզրի ստանդարտը, հատուկ երկարաձգման ցողունը, հատուկ ներկը և լոգոտիպը ըստ հաճախորդի գծագրի կամ տեխնիկական պահանջի: Ճկուն MOQ նախագծի պատվերների համար:

Ստուգում և փորձարկում

Յուրաքանչյուր փական անցնում է ամբողջ տիրույթի ստուգում մինչև առաքումը` համաձայն API 598 ստանդարտի:

- Հումքի մուտքային ստուգում. նյութի քիմիական կազմի և մեխանիկական հատկությունների ստուգում, նյութի հետագծելիության գրառումը տրամադրվում է:

- Shell հիդրոստատիկ փորձարկում. 1,5 անգամ գնահատված ճնշում փականի մարմնի և գլխարկի համար:

- Նստատեղերի արտահոսքի փորձարկում. 1,1 անգամ գնահատված ճնշում, ջուր կամ ազոտային միջավայր:

- Տեսողական զննում, չափերի ստուգում, ներկի և մակերեսի հարդարման ստուգում:

- Վկաների թեստը երրորդ կողմի ինստիտուտի կողմից, ինչպիսին է SGS, BV-ն, ընդունելի է հաճախորդի խնդրանքով:

- Փաստաթղթերի ամբողջական փաթեթը, ներառյալ MTC նյութի փորձարկման վկայականը, հիդրոփորձարկման հաշվետվությունը, համապատասխանության վկայականը կարող են տրամադրվել:

Տեղադրման և սպասարկման ուղեցույց

- Տեղադրվելուց առաջ մանրակրկիտ մաքրեք խողովակաշարը՝ եռակցման խարամը, ավազը և բեկորները մաքրելու համար, խուսափեք կնքման դեմքին վնասելուց:

- Տեղադրեք փականը ճիշտ հոսքի ուղղությամբ, ամրացրեք եզրային պտուտակները խաչաձև և հավասարաչափ:

- Մի պահեք փականը կիսաբաց դիրքում երկար ժամանակ պահելու կամ աշխատանքային վիճակում:

- Կանոնավոր շահագործման համար պարբերաբար կատարեք ամբողջ հարվածով բացման փակման ցիկլը՝ կնիքի կպչումը կանխելու համար:

- Ստուգեք եզրային հանգույցը, ցողունի փաթեթավորումը արտաքին արտահոսքի համար տեղանքի սովորական ստուգման ժամանակ:

- Նախատեսված անջատման ժամանակ փոխարինեք մաշված կնիքների մասերը. օգտագործեք համապատասխան կնիք նյութ ձեր աշխատանքային միջավայրի համար:

- Եթե տեղադրված է շարժիչով, պարբերաբար ստուգեք շարժման մոմենտը, սահմանային անջատիչի կարգավիճակը:

Հետո վաճառքի ծառայություն

- Երաշխիքային ժամկետ՝ 12 ամիս երաշխիք՝ հաշված առաքման օրվանից, արտադրական թերությունների դեմ:

- Մենք տրամադրում ենք տեխնիկական աջակցություն, ներառյալ գծագրերի վերանայումը, պարամետրերի հաստատումը և շահագործման ուղեցույցը:

-Մեր ինժեներական թիմը պատասխանում է տեխնիկական հարցումներին 24 աշխատանքային ժամվա ընթացքում:

-Պահեստամասեր (նստատեղեր, միջադիրներ, ցողունային փաթեթավորում) առկա են վերապատվիրելու համար:

-Տեղում կարող է կազմակերպվել տեխնիկական խորհրդատվություն մեծածավալ նախագծերի պատվերների համար:

Նշում. Երաշխիքը ՉԻ ծածկում սխալ տեղադրման, սխալ շահագործման կամ ոչ պատշաճ միջին վիճակի հետևանքով առաջացած վնասը:

Առնչվող առաջարկվող ապրանքներ

- Լողացող գնդիկավոր փական (2 հատ / 3 հատ չժանգոտվող պողպատից գնդիկավոր փական)

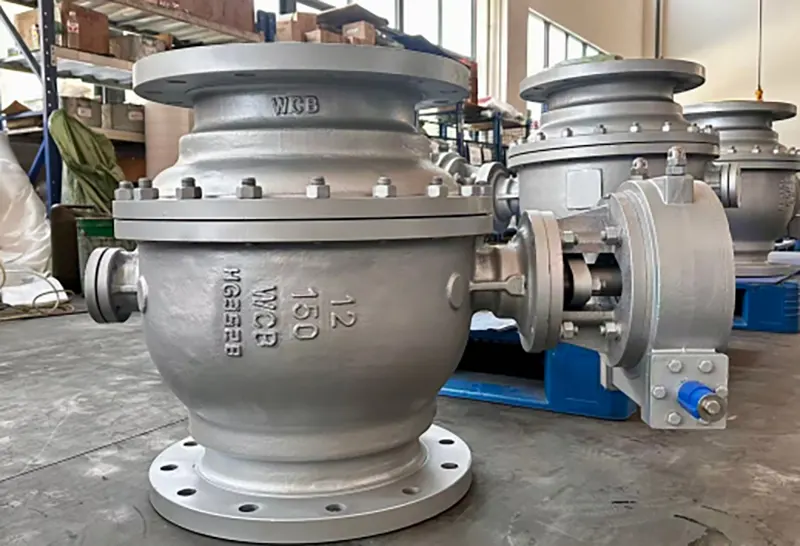

- WCB ածխածնային պողպատից ամրացված գնդիկավոր փական

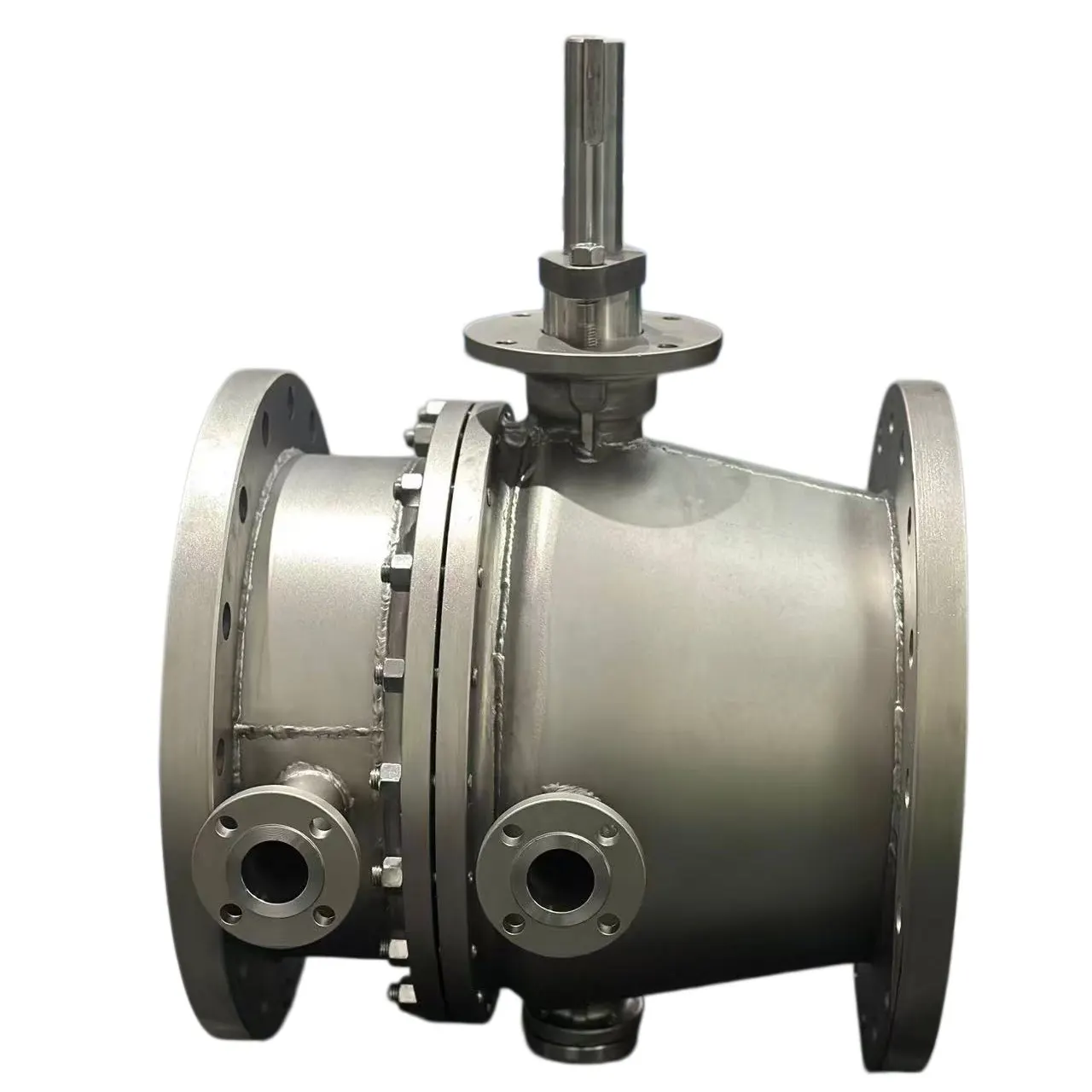

- Բաճկոնով մեկուսացված ֆիքսված գնդիկավոր փական բարձր մածուցիկության միջավայրի համար

- Գնդիկավոր փական օդաճնշական/էլեկտրական ամբողջական շարժման հավաքածուով

- Մետաղական կոշտ կնիքով ամրացված գնդիկավոր փական բարձր ջերմաստիճանի ծառայության համար

Մեր գործարանային ուժը

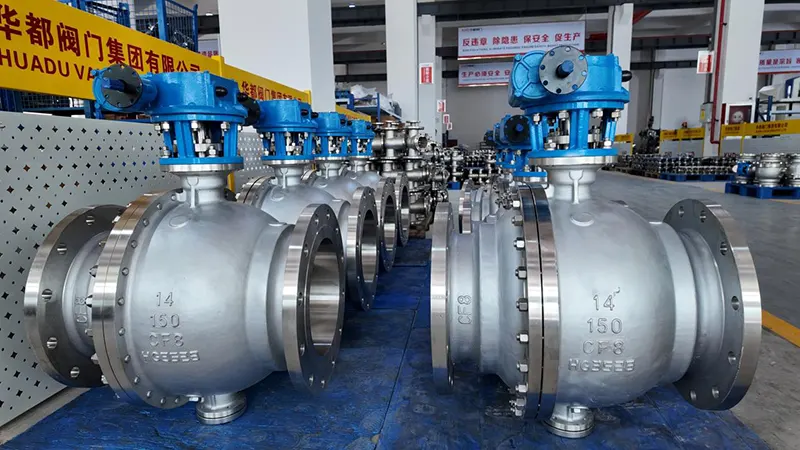

Huadu Valve Group-ը գտնվում է Չինաստանի Վենչժոու քաղաքում, որը մասնագիտացած է արդյունաբերական փականների նախագծման, կեղծման, հաստոցների մշակման և հավաքման մեջ: Մենք ունենք ամբողջական արտադրական գծեր, ներառյալ դարբնոցային արտադրամաս, CNC հաստոցների արտադրամաս, հավաքման արտադրամաս և անկախ փորձարկման լաբորատորիա: Բոլոր կրիտիկական արտադրական գործընթացներն ավարտված են տնային պայմաններում, ոչ ամբողջությամբ արտապատվիրված: Մենք ունենք հարուստ փորձ արտասահմանյան նավթի գազի, նավթաքիմիական և ջրամատակարարման նախագծերի պատվերների համար: Մեր արտադրանքն արտահանվում է Հարավարևելյան Ասիա, Մերձավոր Արևելք, Եվրոպա և այլ տարածաշրջաններ:

Հարցման համար զանգահարել

Խնդրում ենք ուղարկել մեզ աշխատանքային պայմանների ձեր մանրամասն պահանջները, ներառյալ չափը, ճնշումը, միջինը, ջերմաստիճանը, շահագործման տեսակը և հատուկ պահանջները: Մեր տեխնիկական թիմը շուտով կգնահատի և կպատրաստի ձեզ համար պաշտոնական գնանշում: Ողջույն նմուշի պատվեր և խոշոր նախագծերի համագործակցություն:
