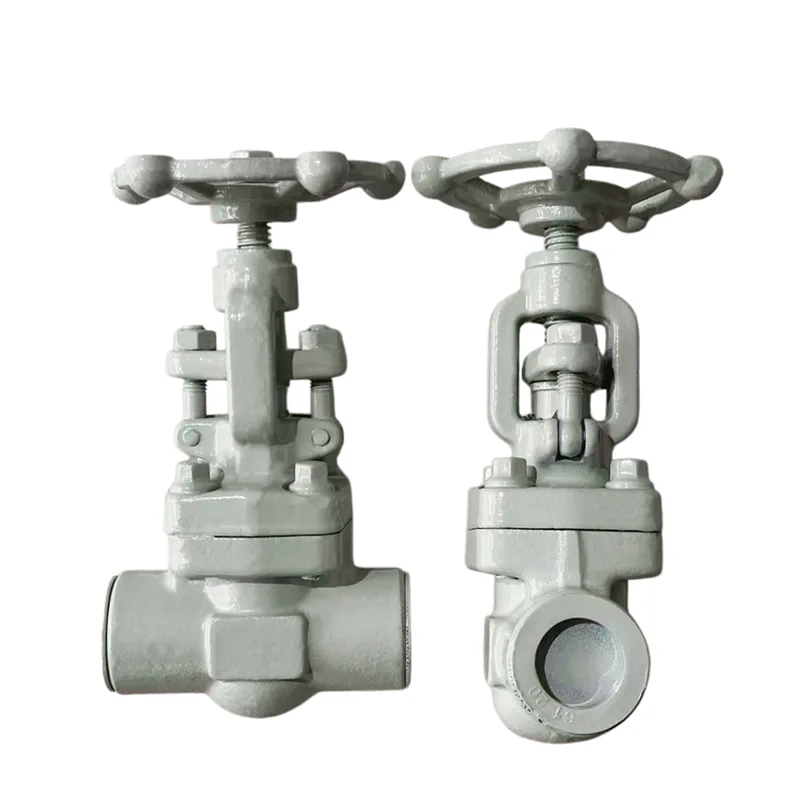

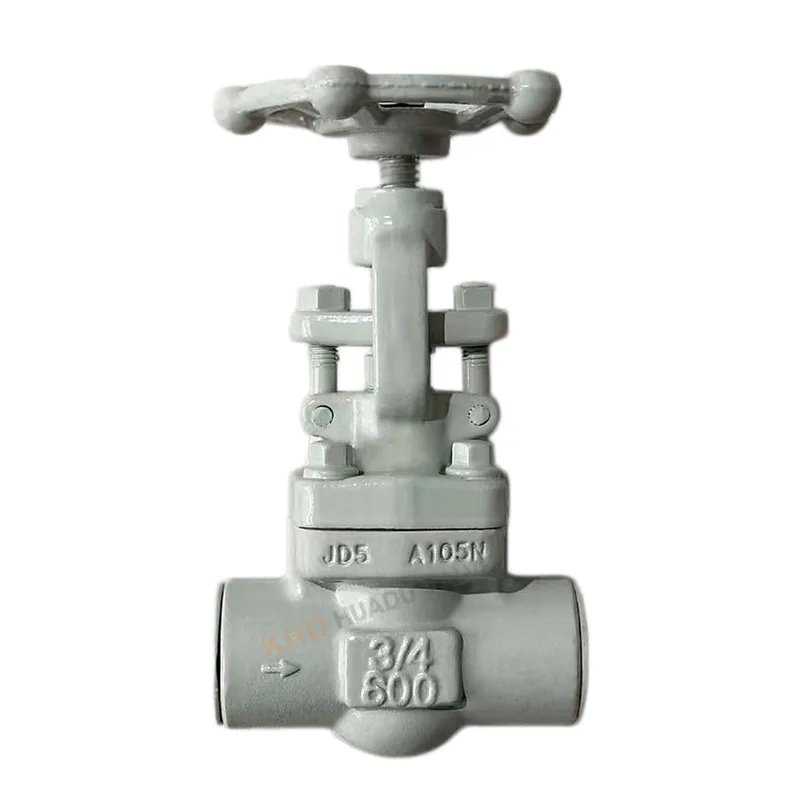

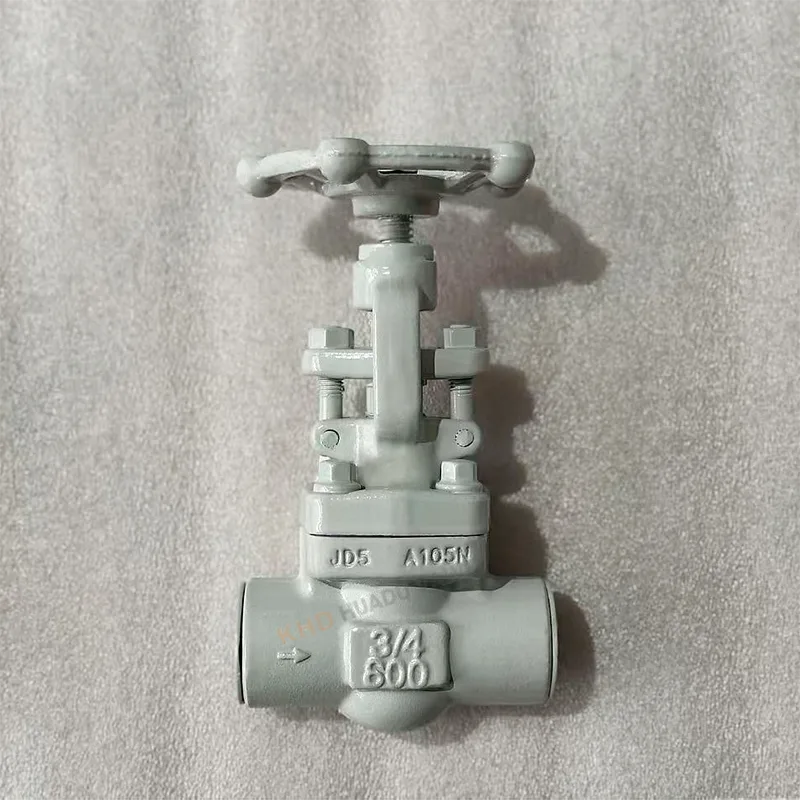

Socket-welded Դարբնոց Gate փական

Վարդակով եռակցված դարբնոցային դարպասի փականը բարձր ճնշման արդյունաբերական փական է, որը նախատեսված է խողովակաշարի անջատման և հոսքի վերահսկման համար: Արտադրված է Huadu Valve Group-ի կողմից, այն օգտագործում է A105N դարբնած ածխածնային պողպատ և հարմար է 600 դասի աշխատանքային պայմանների համար: Այն լայնորեն օգտագործվում է նավթային, քիմիական, էներգիայի և բարձր ճնշման գոլորշու համակարգերում, որտեղ անվտանգությունն ու հերմետիկությունը կարևոր են: Եռակցված դարբնոցային դարպասի փականը ապահովում է կայուն սպասարկում և երկարատև աշխատանք արդյունաբերական միջավայրում:

Հումք և կառուցվածքային առավելություններ

Բարձրորակ դարբնոցային պողպատե թափք

Խցիկով եռակցված դարբնոցային դարպասի փականը պատրաստված է A105N կեղծված ածխածնային պողպատից՝ ապահովելով.

Բարձր ուժ և խտություն

Գերազանց ազդեցության դիմադրություն

Չկան ձուլման թերություններ, ինչպիսիք են ծակոտիները կամ ավազի անցքերը

Նյութերի խիստ ստուգում

Հումքի յուրաքանչյուր խմբաքանակ փորձարկվում է սպեկտրային վերլուծության միջոցով՝ ապահովելու համար.

Ճշգրիտ քիմիական կազմ

Չկան վերամշակված կամ անորակ նյութեր

Կայուն մեխանիկական կատարում

Socket-Weld Connection-ի առավելությունները

Վարդակով եռակցված դարբնոցային դարպասի փականի միացման տեսակը ապահովում է.

Հզոր կնքման կատարում

Ավելի լավ բարձր ճնշման դիմադրություն, քան եզրերը

Կրիտիկական համակարգում արտահոսքի ռիսկի նվազեցում

Տեխնիկական բնութագրեր

Ստանդարտ պարամետրեր

Չափսը՝ DN15–DN50 (սովորական պաշար)

Ճնշման վարկանիշ՝ 300 դաս / 600 դաս

Նյութը՝ A105N կեղծված ածխածնային պողպատ

Տեսակը՝ վարդակից եռակցված դարբնոցային դարպասի փական

Ջերմաստիճանի միջակայք՝ -29°C-ից 570°C

Արտադրական գործընթաց

Վարդակով եռակցված դարբնոցային դարպասի փականը արտադրվում է հետևյալի միջոցով.

Ինտեգրալ դարբնոց

Ջերմային բուժում (նորմալացման գործընթաց)

CNC ճշգրիտ հաստոցներ

Կատարման առանձնահատկությունները

Միկրոն մակարդակի կնքման մակերեսի ճշգրտությունը

Զրոյական արտահոսքի կնքման կատարումը

Սահուն աշխատանք՝ առանց խցանման

Հարմար է բարձր ջերմաստիճանի գոլորշու համակարգերի համար

Կիրառական տարածքներ

Նավթի և գազի արդյունաբերություն

Վարդակով եռակցված դարբնոցային դարպասի փականը լայնորեն օգտագործվում է.

Վերամշակման խողովակաշարեր

Նավթի փոխանցման համակարգեր

Բնական գազի օբյեկտներ

Քիմիական արդյունաբերություն

Բարձր ճնշման քիմիական խողովակաշարեր

Քայքայիչ հեղուկի կառավարման համակարգեր

Ռեակտորի մուտքի/ելքի համակարգեր

Էներգետիկ արդյունաբերություն

Գոլորշի խողովակաշարեր

Ջերմաէներգետիկ համակարգեր

Կոնդենսատային խողովակաշարեր

Ընդհանուր արդյունաբերական օգտագործում

Բարձր ճնշման փոքր տրամագծով խողովակաշարեր

Սարքավորումների մեկուսացման համակարգեր

Անվտանգության անջատման հավելվածներ

Հիմնական հատկանիշները

ՀՏՀ

Ի՞նչ է վարդակ-եռակցման միացումը:

Վարդակ-եռակցման միացումը խողովակների միացման մեթոդ է, որտեղ խողովակը տեղադրվում է ներդիրի մեջ, այնուհետև եռակցվում է դրսի շուրջը: Այն սովորաբար օգտագործվում է բարձր ճնշման, փոքր տրամագծով համակարգերում:

Վարդակով եռակցված դարբնոցային դարպասի փականի դեպքում խողովակը մտցվում է փականի ծայրի վարդակի մեջ և եռակցվում՝ ձևավորելով ամուր, արտահոսքի դիմացկուն միացում:

վարդակ-եռակցման միացման հիմնական առանձնահատկությունները

Բարձր ուժ և ճնշման դիմադրություն

Գերազանց կնքման կատարում

Հարմար է DN15–DN50 փոքր խողովակաշարերի համար

Նվազեցված արտահոսքի վտանգը, համեմատած թելային հոդերի հետ

Տարածված է նավթի, գազի և գոլորշու համակարգերում

Արդյո՞ք վարդակային եռակցման փականները պետք է ապամոնտաժվեն եռակցումից առաջ:

Այո, բացարձակապես։ Նախքան վարդակից եռակցված դարբնոցային դարպասի փականը տեղադրելը, փականը ՉԻ կարելի մասնակի հավաքել եռակցման ժամանակ:

Տեղադրման ճիշտ պրակտիկա.

Հնարավորության դեպքում հեռացրեք ներքին բաղադրիչները (կամ համոզվեք, որ փականը լիովին բաց է)

Խողովակը ամբողջությամբ տեղադրեք վարդակից

Պահպանեք փոքր ընդարձակման բացը (~1,5–2 մմ)

Եռակցումը կատարեք միայն արտաքին հոդերի վրա

Թույլ տվեք սառեցնել փականը շահագործելուց առաջ

Կարևոր նշումներ.

Խուսափեք փականի մարմնի գերտաքացումից

Կանխել եռակցման խարամների մուտքը փականի խոռոչ

Եռակցելուց առաջ համոզվեք, որ ճիշտ հավասարեցվածությունը

Անպատշաճ եռակցումը կարող է վնասել կնքման մակերեսները և նվազեցնել փականի կյանքը:

Ո՞րն է տարբերությունը OS&Y-ի և պտուտակավոր գլխարկի միջև:

Սրանք երկու տարբեր կառուցվածքային նմուշներ են, որոնք օգտագործվում են դարպասի փականներում:

OS&Y (արտաքին պտուտակ և լծ)

Ցողունային թելը փականի մարմնից դուրս է

Ցողունի տեսանելի շարժումը ցույց է տալիս բաց/փակ կարգավիճակը

Ավելի հեշտ սպասարկում և շահագործման մոնիտորինգ

Տարածված է հրդեհային պաշտպանության և արդյունաբերական համակարգերում

Պտուտակավոր գլխարկ

Կափարիչը միացված է փականի մարմնին՝ օգտագործելով պտուտակներ

Ներքին ցողունի ձևավորում (արտաքինից տեսանելի չէ)

Կոմպակտ կառուցվածք

Լայնորեն օգտագործվում է ընդհանուր արդյունաբերական կիրառություններում

Պարզ համեմատություն.

OS&Y = արտաքին տեսանելիություն + հեշտ շահագործման մոնիտորինգ

Պտուտակավոր գլխարկ = կոմպակտ + ծախսարդյունավետ կառուցվածք

Երկու տեսակները կարող են կիրառվել վարդակից եռակցված դարբնոցային դարպասի փականի մեջ՝ կախված նախագծի պահանջներից:
